Первый отечественный тяжелый танк КВ, имевший однобашенную компоновку, был создан СКБ-2 Ленинградского Кировского завода (ЛКЗ) в 1939 г. Его главным конструктором был Ж.Я.Котин, ведущим конструктором - Н.Л.Духов. Опытный образец танка КВ выпущен в сентябре 1939 г., машина принята на вооружение РККА 19 декабря 1939 г. Серийные танки отличались наличием курсового пулемета и выпускались с башней двух типов: сварной из листов толщиной 75 мм или литой с толщиной стенок 95 мм. Пушка Л-11 была заменена 76,2 мм пушкой Ф-32, ас 1941 г. танк выпускался с 76,2 мм пушкой ЗИС-5 с боекомплектом 114 выстрелов. Бронезащита корпуса была усилена дополнительными 25-мм экранами. Толщина стенок литой башни доведена до 105 мм.

В 1941-1942 гг. в СКБ-2 ЛКЗ был разработан вариант танка КВ-1К с дополнительным размещением четырех 132-мм реактивных снарядов М-13. PC М-13 создан в НИИ-3 на базе авиационного реактивного снаряда РС-132. Во время испытаний с БМ МУ-2 имел обозначение РОФС-132. Принят на вооружение под маркой М-13.

В 1942 г. были изготовлены опытные образцы боевой машины КВ-1К. В качестве шасси уже использовался модифицированный танк КВ-1C (скоростной) - развитие танка КВ-1 с новой трансмиссией, облегченным бронированием корпуса и литой башней меньших размеров.

Ракетные установки в количестве четырех штук размещались по бортам танка попарно на крыльях, последовательно друг за другом. Для транспортировки и хранения реактивных снарядов (PC), а так же для защиты от осколков использовался специальный ящик-контейнер под каждый снаряд. Из него выходила направляющая для пуска PC. Ракетный танк КВ-1К прошел испытания. На вооружение танк не был принят.

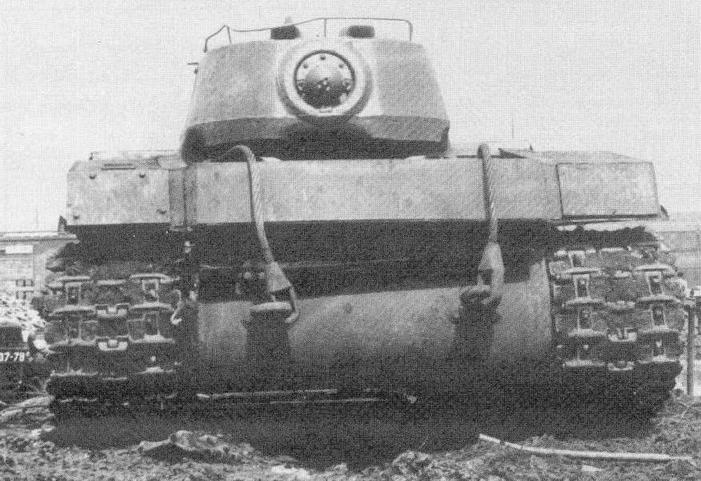

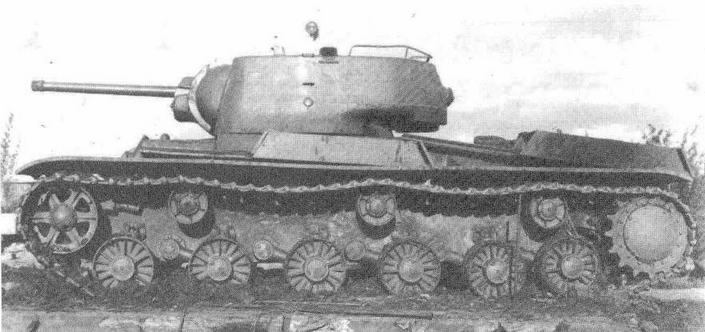

Тяжелый танк КВ-1К с реактивными снарядами на испытаниях

Состояние создан в 1942 году

Разработчик СКБ-2 ЛКЗ

Изготовитель ЛКЗ

Производство небольшая серия

Боевая масса, т ок. 45

Вес корпуса, т 15,7

Длина, мм:

– с пушкой вперед 6950

– корпуса 6637

– опорной поверхности 4400

Ширина, мм 3250

Высота, мм 2640

Колея, мм 2590

Клиренс, мм 450

Ср. уд. давление на грунт, кг/см2. 0,74-0,76

Двигатель: - тип 4-тактный V-образный бескомпрессорный дизель В-2К струйного распыления

– максимальная мощность, л.с 600

– тип топлива дизельное ДТ, газойль Э

– тип охлаждения водяное принудительное

Тип радиатора водяной

Тип воздухоочистит "Вортонс" или "Циклон"

Запас топлива, л 610-1000

Максимальная скорость, км/ч ок. 41

Запас хода, км 250-300

Ходовая часть:

– тал ведущих колес литые с 2 съемными венцами заднего расположения

– тип направляющих колес литые со стальным ободом переднего расположения

– способ натяжен. гусеницы поворот кривошипа

– тип поддерживающих катков литые со стальным ободом

– тип опорных катков литые со стальным ободом

– тип подвески независимая тосионная

– тип гусеницы штампован, мелкозвен.

– тип зацепления цевочное

– число траков в гусенице 90

Преодолеваемые препятствия:

– подъем, град 40

– крен, град 30

– ров, м 2,5

– стенка, м 1,0

– брод, м 1,6

Бронирование, мм (угол наклона, град.):

– лоб корпуса верх 75 (30)

– лоб корпуса середина 50 (70)

– лоб корпуса низ 60 (25)

– борт корпуса 60

– корма корпуса 60

– крыша корпуса и башни 30

– днище корпуса 30

– лоб башни 100

– борт башни 82(15)

– бронировка оружия 82

Экипаж, чел 5

Вооружение:

Тип орудия одна 76,2-мм пушка ЗИС-5

– боекомплект, выстрелов ок. 90

– угол горизонт, наведения, град 360

– угол горизонт, навед., град. .. от -5 до +25

Тип пулеметов 7,62 мм ДТ

– боекомплект, патронов до 3000

– угол горизонт, наведения, град 30

– угол горизонт, навед., град -12

Реактивные снаряда четыре PC-132

Прицел 9Т-7, ПТ-4-7

Радиостанция ЮР

Реактивный снаряд разрабатывался в НИИ-1 для ракетных танков, вероятно, легкого танка типа ПТ-85 ("объект 906"), в начале 60-х гг. Снаряд прошел опытную отработку, на вооружение не принимался.

85-мм танковый НУРС АРС-85

Состояние .... разрабатывался в начале 60-х гг.

Разработчик НИИ-1 ГКОТ

Калибр снаряда, мм 84,8

Дальность стрельбы, м... 1000

Длина снаряда, мм 491

Масса снаряда, кг 4,77

Тип выстрела унитарный

Тип БЧ — осколочно-фугасная

Масса ВВ, кг. 0,5

Тип взрывателя контактный

Тип двигателя реактивный

Диаметр внешний/внутренний пороховых шашек, мм 40/8

Длина пороховой шашки, мм. 550

132-мм реактивный снаряд ТРС-132 предполагалось использовать из специальных пусковых установок ракетных танков, работы по которым активно проводились в конце 50-х - начале 60-х гг.

ВНИИ-100 в 50-е гг. проводил испытания штатных 140-мм реактивных снарядов М-140Ф при пусках из различных типов пусковых устройств и при различных скоростях схода снарядов. При начальной скорости снаряда в 35-50 м/с и штатной открытой направляющей трубе кучность стрельбы была Вb=Вb=4-8 т.д., при 60- 170 м/с и при полузакрытой направляющей трубе Вb=Вb=1,25-4 т.д. Испытатели ожидали при стрельбе 132-мм снарядами ТРС-132 при начальной скорости стрельбы 200-300 м/с и при закрытой направляющей трубе получить кучность стрельбы Вb=Вb=0,5-1,25 т.д.
