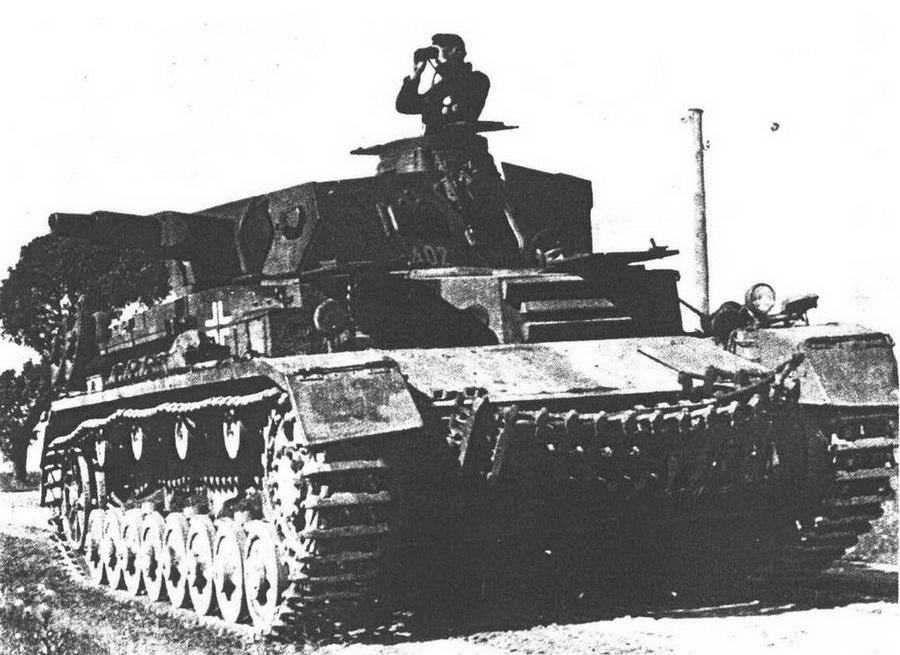

Pz.IV Ausf.D, 6-я танковая дивизия, лето 1941 года. К началу операции «Барбаросса» машины ранних выпусков приобрели черты, характерные для более поздних моделей —ящик для снаряжения на корме башни и гусеничные траки на лобовой броне корпуса.

«Мы замерли, увидев показавшиеся из садов Ситно уродливые, чудовищные машины ярко- желтой тигровой окраски. Они медленно катились в нашу сторону, сверкая языками выстрелов.

— Я таких еще не видал, — говорит Никитин.

Немцы движутся линией. Всматриваюсь в бинокль в ближайший левофланговый танк, вырвавшийся далеко вперед. Его контур что-то напоминает мне. Но что?

— „Рейнметалл“! — выкрикнул я, вспомнив фотографию немецкого тяжелого танка, которую видел в альбоме училища, и скороговоркой выпалил: — Тяжелый, пушка семьдесят пять, прямой выстрел восемьсот, броня сорок...»

Так в своей книге «Записки советского офицера» вспоминает первую встречу с немецким танком Panzer IV в июньские дни 1941 года танкист Г.Пенежко.

Впрочем, под таким названием эта боевая машина была почти не известна бойцам и командирам Красной Армии. Да и теперь, спустя полвека после окончания Великой Отечественной войны, сочетание немецких слов «панцер фир» у многих читателей «Бронеколлекции» вызывает недоумение. Как тогда, так и сейчас этот танк более известен под «русифицированным» названием T-IV, нигде за пределами нашей страны не применяющимся.

Panzer IV—единственный немецкий танк, находившийся в серийном производстве всю Вторую мировую войну и ставший самым массовым танком вермахта. Его популярность у немецких танкистов была сравнима с популярностью Т-34 у наших и «Шермана» у американцев. Хорошо конструктивно отработанная и исключительно надежная в эксплуатации, эта боевая машина в полном смысле слова была «рабочей лошадью» панцерваффе.

Уже в начале 30-х годов в Германии была выработана доктрина строительства танковых войск, сложились взгляды и на тактическое использование различных типов танков. И если легкие машины (Pz.I и Pz.II) рассматривались преимущественно как учебно-боевые, то их более тяжелые «собратья» — Pz.III и Pz.IV — как полноценные боевые танки. При этом Pz.III должен был выполнять функции среднего танка, а Pz.IV — танка поддержки.

Проект последнего разрабатывался в рамках требований к машине 18-тонного класса, предназначенной для командиров танковых батальонов. Отсюда и его первоначальное название Bataillonsfiihrerwagen — BW. По своей конструкции он был очень близок к танку ZW — будущему Pz.III, но, имея почти одинаковые с ним габаритные размеры, BW отличался более широким корпусом и большим диаметром башенного погона, что изначально заложило определенный резерв для его модернизации. Новый танк предполагалось вооружить крупнокалиберным орудием и двумя пулеметами. Компоновка закладывалась классическая — однобашенная, с традиционным для немецкого танкостроения передним расположением трансмиссии. Забронированный объем обеспечивал нормальную работу экипажа из 5 человек и размещение снаряжения.

Проектированием BW занимались фирмы Rheinmetall-Borsig AG в Дюссельдорфе и Friedrich Krupp AG в Эссене. Свои проекты, впрочем, представили и фирмы Daimler-Benz и MAN. Интересно отметить, что все варианты, за исключением рейнметалловского, имели ходовую часть с шахматным расположением опорных катков большого диаметра, разработанную инженером Е.Книпкампом. Единственный же построенный в металле прототип — VK 2001 (Rh) — был оснащен ходовой частью, почти полностью заимствованной у тяжелого многобашенного танка Nb.Fz., несколько образцов которого изготовили в 1934 — 1935 годах. Этой конструкции ходовой части и отдали предпочтение. Заказ на производство танка 7,5-cm Geschutz-Panzerwagen (Vs.Kfz.618) — «бронированная машина с 75-мм пушкой (экспериментальный образец 618)» — в 1935 году получила фирма Krupp. В апреле 1936 года название было изменено на Panzerkampfwagen IV (сокращенно Pz.Kpfw.IV, часто встречается Panzer IV, и совсем краткое — Pz.IV). По сквозной системе обозначений подвижных средств вермахта танк имел индекс Sd.Kfz.161.

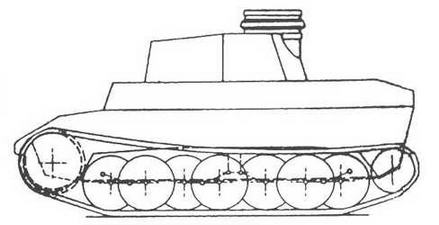

Проект фирмы MAN — VK 2002 (MAN).

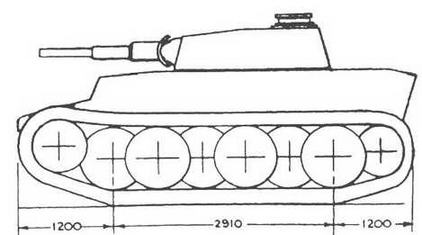

Проект фирмы Daimler-Benz — VК 2001 (D).

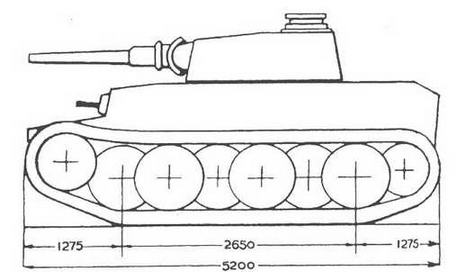

Проект фирмы Krupp — VK 2001 (К).

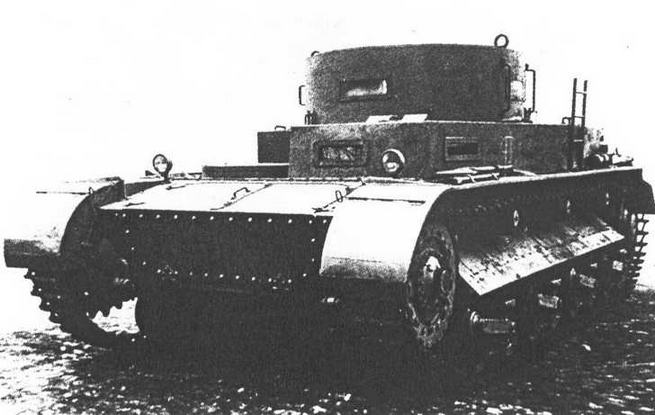

Прототип VK2001 (Rh), 1935 год.

Несколько машин нулевой серии были изготовлены в цехах крупповского завода в Эссене, но уже в октябре 1937 года производство перенесли на завод Krupp- Gruson AG в Магдебурге, где начался выпуск боевых машин модификации А.

Броневая защита корпуса Ausf.A колебалась от 15 (борта и корма) до 20 (лоб) мм. Лобовая броня башни достигала 30, бортов — 20, кормы — 10 мм. Боевая масса танка составила 17,3 т. Вооружение — 75-мм пушка KwK 37 с длиной ствола в 24 калибра (L/24); в ее боекомплект входило 120 выстрелов. Два пулемета MG 34 калибра 7,92 мм (один — спаренный с пушкой, другой — курсовой) имели боезапас в 3000 патронов. Танк оснащался 12-цилиндровым V-образным карбюраторным двигателем жидкостного охлаждения Maybach HL 108TR мощностью 250 л.с. при 3000 об/мин и пятискоростной механической коробкой передач типа Zahnradfabrik ZF SFG75. Двигатель был расположен несимметрично, ближе к правому борту корпуса. Ходовая часть состояла из восьми сдвоенных опорных катков малого диаметра, сблокированных попарно в четыре тележки, подвешенные на четвертьэллиптических листовых рессорах, четырех поддерживающих катков, ведущего колеса переднего расположения и направляющего колеса с механизмом натяжения гусеницы. Впоследствии при многочисленных модернизациях Pz.IV его ходовая часть не претерпела сколько-нибудь серьезных конструктивных изменений.

Характерными чертами машин модификации А стали командирская башенка цилиндрической формы с шестью смотровыми щелями и курсовой пулемет в шаровой установке в ломаном лобовом листе корпуса. Башня танка была смещена влево от его продольной оси на 51,7 мм, что объяснялось внутренней компоновкой механизма поворота башни, включавшего в себя двухтактный бензиновый двигатель, генератор и электромотор.

До марта 1938 года заводские цеха покинули 35 танков модификации А. Практически это была установочная партия.
