S=a*ha/2.. Площадь треугольника.

Pe=a+b+c.. Периметр.

.rv=(S+S)/Pe… Радиус вписанной окружности.

…..

Контрольный расчет:

Напротив сторон треугольника лежат одноименные углы.

Сторона А = 15,77350269;

Сторона В = 14,14213562;

Сторона С = 11,54700538;

Угол А = 75; Угол В = 60; Угол С = 45..

Высота А= 10; Высота В = 11,1535507;

Высота С = 13,66025403;

Описанный радиус = 8,164965804;

Вписанный радиус = 3,804268442;

Площадь = 78,86751346;

……

Расчет параметров сечения круга.

Сечение – Круг:

Диаметр круга d.

Контрольный расчет:

Круглое сечение: Диаметр = 80;

S=5026,548246; Jxx =2010619,298; Wxх=50265,48246.. .i=20,0…

Решение:

.s=d*d*Pii/4… Площадь круга.

.wr=Pii*d*d*d/16… Момент сопротивления радиальный.

.wx=wr/2… Момент сопротивления изгибу.

.jr=wr*d/2… Момент инерции радиальный.

.jx=jr/2 … Момент инерции по оси Х-Х.

.rm=sqrt(jx/s)… Радиус инерции оси Х-Х.

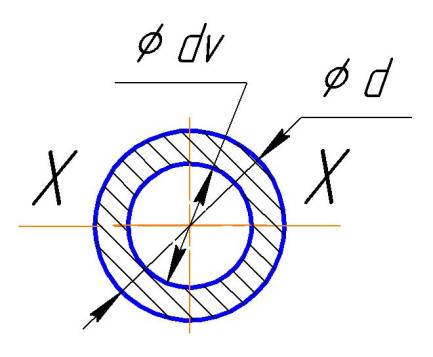

Расчет параметров трубного сечения.

Сечение – трубное.

Наружный диаметр d.

Внутренний диаметр dv.

.x=(d-dv)/2… Толщина стенки трубы.

.sn=d*d*Pii/4… Площадь отверстия.

.sv=dv*dv*Pii/4… Площадь по внешнему контуру.

.s=sn-sv… Площадь трубного сечения.

.jrn=Pii*(d**4)/32…

.jrv=Pii*(dv**4)/32…

.jr=jrn-jrv… Момент инерции радиальный.

.jx=jr/2… Момент инерции по оси Х-Х.

.wr=jr*2/d… Момент сопротивления радиальный.

.wx=wr/2… Момент сопротивления изгибу.

.rm=sqrt(jx/s)… Радиус инерции оси Х-Х.

Контрольный расчет:

Круглое трубное сечение: Диаметр = 80; Отв. Ф = 60..

Площадь сечения S=2199,11485751;

Jxx =1374446,785946; Wxх=34361,1696486.. .i=25,0..

……..

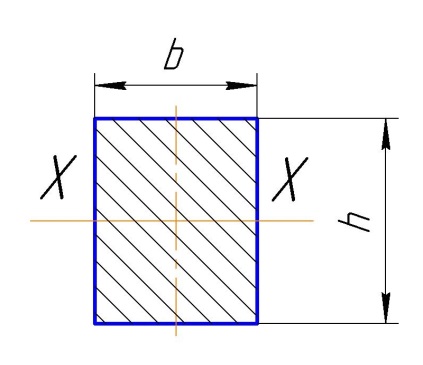

Расчет параметров сечения прямоугольника.

Сечение – Прямоугольник.

Высота сечения h.

Ширина сечения b.

Контрольный расчет:

Прямоугольное сечение: Высота = 80; Ширина = 60..

S=4800; Jxx =2560000; Wxх= 64000..

Jyy =1440000; Wyy= 48000.. .i=17,320510…

Диагональ = 100..

.s=h*b… Площадь прямоугольника.

.dg =sqr ((b*b)+(h*h))… Диагональ прямоугольника.

.jx=b*h*h*h/12 … Момент инерции по оси Х-Х.

.wx=b*h*h/6… Момент сопротивления изгибу по оси Х-Х.

.jy=h*b*b*b/12… Момент инерции по оси Y-Y.

Выбираем меньшее значение момента инерции « j min ».

.rm=sqrt(j min/s)… Радиус инерции минимальный.

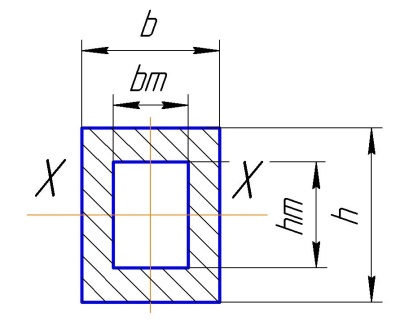

Расчет параметров сечения прямоугольной трубы.

Сечение – Прямоугольная труба.

Высота сечения h.

Ширина сечения b.

Высота отверстия hm.

Ширина отверстия bm.

Расчет:

.s=(h*b)-(hm*bm)… Площадь сечения прямоугольной трубы.

.jx=(b*h*h*h/12)-(bm*hm*hm*hm/12)… Момент инерции по оси Х-Х.

.wx=2*jx/h… Момент сопротивления изгибу по Х-Х.

.jy=(h*b*b*b/12)-(hm*bm*bm*bm/12)… Момент инерции по оси Y-Y.

.wy=2*jy/b… Момент сопротивления изгибу по Y-Y.

Выбираем меньшее значение момента инерции « j min ».

.rm=sqrt(j min/s)… Радиус инерции минимальный.

Контрольный расчет:

Прямоугольная труба.

Высота = 80;

Высота отв.= 60;

Ширина = 60..

Ширина отв.= 40..

S=2400; Jxx =1840000; Wxх= 46000.. Jyy =1120000; Wyy= 37333,(3)..

.i=21,60246899… Диагональ = 100..

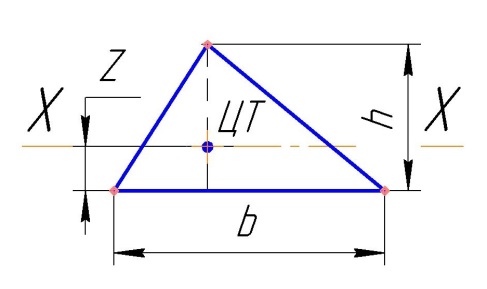

Расчет параметров сечения треугольника.

Сечение – Треугольник.

Высота треугольника h.

Основание треугольника b.

Центр тяжести ЦТ. От основания до ЦТ размер Z.

Расчет:

Sk=(h*b)/2… Площадь сечения.

Jxk=b*h*h*h/36… Момент инерции по оси Х-Х.

Для волокна вершины треугольника:

Mik=Jxk/(h*2/3)… Момент сопротивления изгибу по оси Х-Х.

Для волокна основания треугольника:

Mio=Jxk/(h*1/3)… Момент сопротивления изгибу по оси Х-Х.

Rk=sqrt(Jxk/Sk)… Радиус инерции сечения.

Z=h/3… Высота Ц.Т. от основания.

Контрольный расчет:

Треугольное сечение: Высота=80; Основание=60;

S=2400; Z =26,6(6); от подошвы до центра тяжести..

Jxx =853333,3(3); Wxn=32000,0; для нижних волокон..

Wxv=16000,0; … для верхних волокон..

.i=18,85618083..

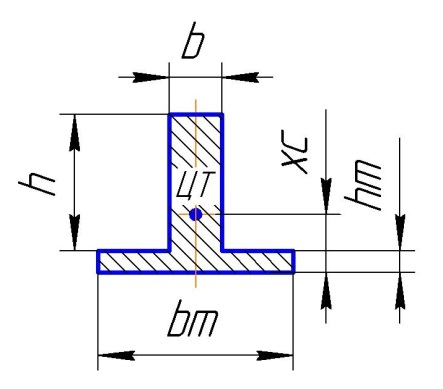

Расчет параметров сечения тавра.

Сечение – Тавр.

Высота пера h.

Толщина пера b.

Высота подошвы hm.

Ширина подошвы bm.

Центр тяжести ЦТ. От подошвы до ЦТ расстояние xc.

Контрольный расчет:

Тавровое сечение:

Высота ребра = 80.. Толщина ребра =20..

Ширина подошвы = 60.. Толщина подошвы = 40..

Площадь S=4000.;

XC=44,0..; от подошвы до центра тяжести..
