Фирма Алл Америкэн Инжиниринг из Филадельфии разработала комплект поплавков, превращавший «Мохаук» в гидросамолет. Испытания поплавков проводились на одном OV-1 В, в серийное производство гидроплан не передавался.

На OV-1B в 1963 г. испытывалось лыжное шасси, испытания проходили в Миннесоте и на Аляске. Испытания прошли успешно, но за всю карьеру лыжное шасси «Мохаукам» так и не пригодилось.

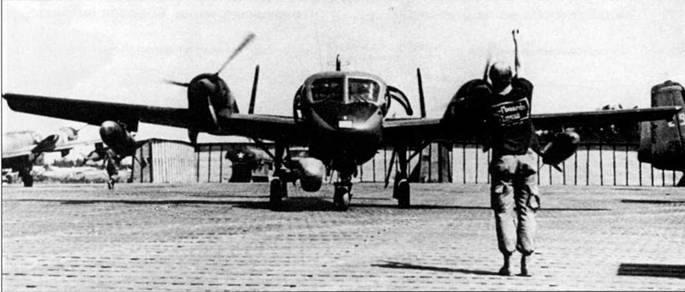

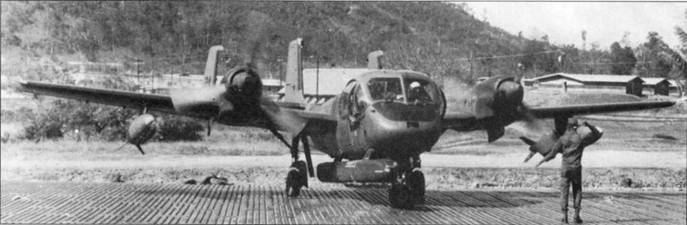

Наземный специалист управляет рулежкой OV-1 В из 131-й авиационной роты, авиабаза Фу Хай, южный Вьетнам, 1970 г. Обычно во Вьетнаме «Мохауки» летали со 150-галлонными топливными баками на внешней подвеске. Самолеты 131-й роты чаще всего выполняли полеты над демилитаризованной зоной, а также над Лаосом и Камбоджей.

Тип	Серийные номера	Количество	Заводские номера
AO-1BF	59-2621/2367	17	1В/17В
AO-1BF	62-5859/5906	48	18В/65В
OV-1B	64-14238/14273	36	66B/101B

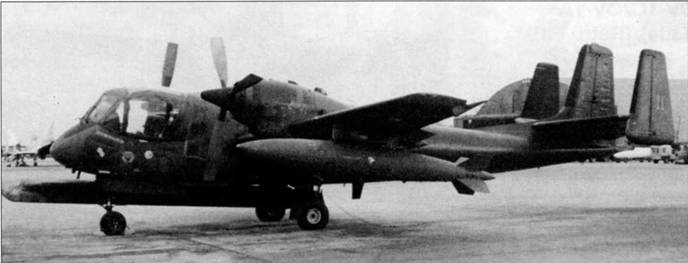

«LUCKY» – OV-1 В (59-2623) из 131-й наблюдательной авиационной роты, авиабаза Да Нанг, Южный Вьетнам, конец 1966 г. или начало 1967 г. Этот самолет имел радиопозывной «Spud 11». Название самолета написано на борту фюзеляжа ниже козырька фонаря кабины.

Разработанный на основе планера самолета AO-1AF, вариант AO-1CF стал самой массовой модификацией «Мохаука». АО- 1CF также предназначался для выполнения разведки над полем боя, но был оснащен инфракрасной системой наблюдения AN/UAS- 4 Red Haze и сопряженной с ней аппаратурой передачи данных. Хотя система AN/ UAS-4 Red Haze предназначалась для использования, главным образом, в ночное время, на самолете сохранили фотосистемы RS-61 и съемные кассеты с осветительными ракетами. Планеры и силовые установки первого 81 самолета AO-1CF не отличались от планеров и двигателей самолетов AO-1AF. В 1962 г. обозначение AO-1CF было изменено на OV-1C.

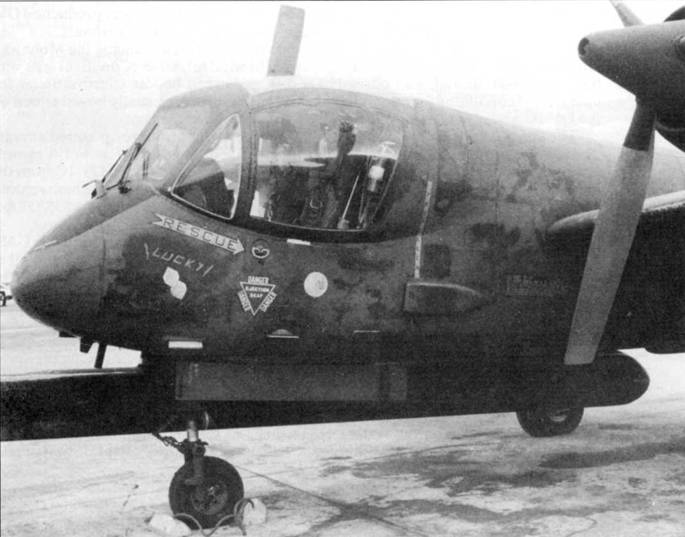

Крупный план носовой части фюзеляжа «LUCKY», ниже названия самолета белой краской нарисованы две игральных кости. На костях – пять и шесть точек, что в сумме дает 11, позывной – «Spud 11». Летавшие во Вьетнаме «Мохауки» были окрашены матовой грязно-оливковой краской. Краска в условиях тропиков быстро теряла товарный вид.

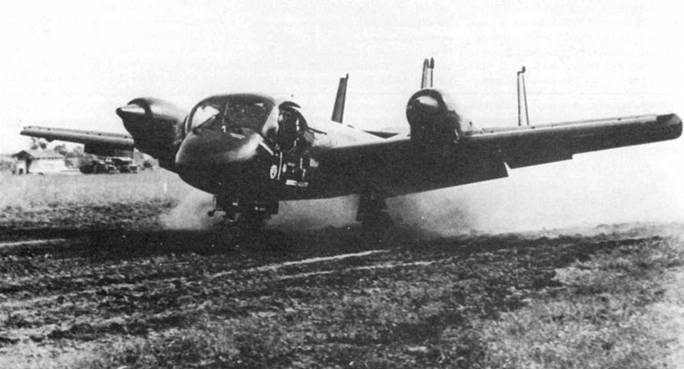

OV-1 С взлетает с пыльного грунта на учениях армии США, 1965 г. «Мохаук» обладал великолепными взлетно-посадочными характеристиками, которые позволяли самолету взлетать и садиться на грунтовые площадки.

OV-1B/OV-1C ранней постройки

OV-1C поздней постройки/OV-IA переделанный

Осветительный контейнер LS-59A

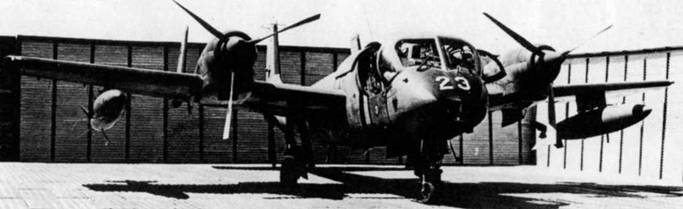

«Spud 23» – OV-1C из 131-й наблюдательной авиационной роты, Фу Бай, Южный Вьетнам, 1970 г. На стоянке лопасти винтов в обязательном порядке флюгировались, а створки кабины оставлялись приоткрытыми для вентиляции, ибо в закрытом виде кабина очень сильно нагревалась под жарким тропическим солнцем.

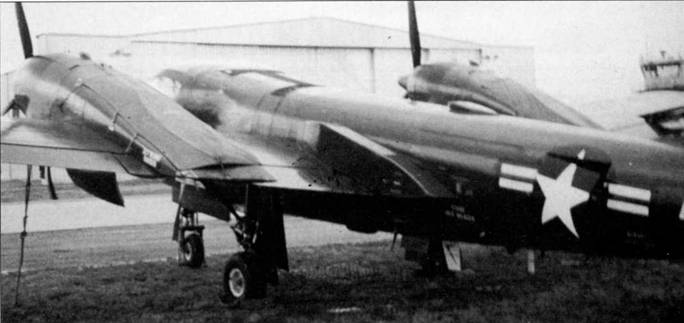

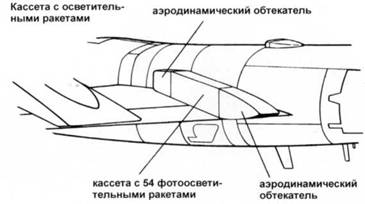

На снимке хорошо видна установленная на верхней поверхности крыла кассета с осветительными ракетами. Кассета крепилась к крылу болтами и при необходимости быстро снималась.

OV-1 С (61-2686), Форм-Юстис, шт. Вирджиния, март 1966 г. На крыле установлена кассета с осветительными ракетами, необходимого для ночного фотографирования. Кассеты устанавливали как на одну консоль крыла, так и на обе. Одна кассета содержала 54 осветительных ракеты.

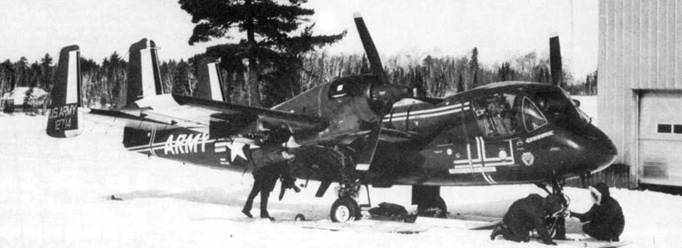

OV-1C (61-2714) на испытаниях колесно-лыжного шасси, Миннесота, февраль 1963 г. При монтаже лыж, створки ниш шасси демонтировались. Лыжа носовой опоры шасси в убранном виде выполняла функцию створки ниши опоры шасси. Полосы белого цвета нанесены на борта фюзеляжа для удобства фиксации процесса уборки и выпуска лыжного шасси на кинопленку.

60-3748 – четвертый серийный OV-1C. На самолете установлены «короткое» крыло и тормозные щитки на фюзеляже. Позже на самолеты OV-1C стали ставить крылья увеличенного размаха, а от воздушных тормозов отказались совсем.

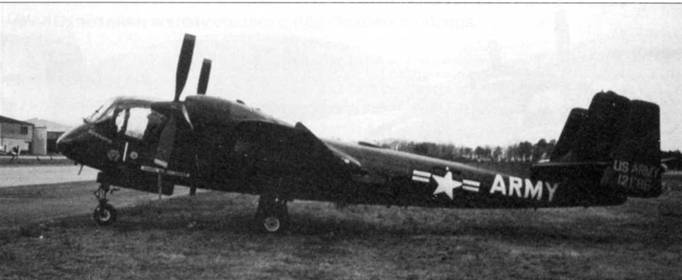

OV-1 С (61-2686) на испытаниях в Форт-Юс тисе, шт. Вирджиния, 1966 г. Самолет окрашен но ранней схеме – в глянцевый грязнооливковый цвет с яркой полноцветной маркировкой.

Внешне оснащенный И К системой OV-1C почти не отличим от OV-1A. Снимок OV-1C сделан на учениях армии США.

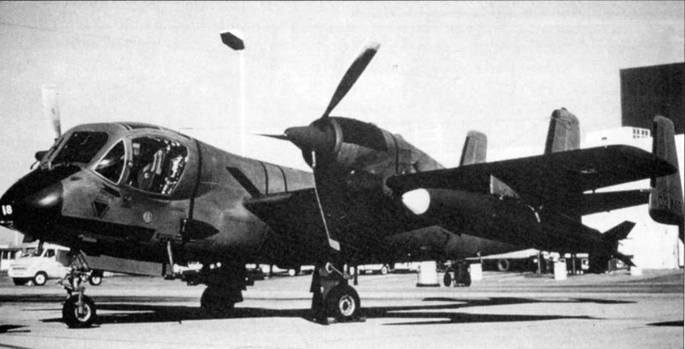

Окрашенный в матовый грязно-оливковый цвет OV-1C (68-15952) авиации Национальной Гвардии штата Джорджия. Самолет ранней постройки – оснащен воздушными тормозами. На руле направления изображена эмблема Национальной Гвардии.

В 1965 г. самолет с серийным номером 61-2728 прошел модернизацию, положив начало внедрению в серийное производство значительных усовершенствований конструкции. Последующие 88 серийных самолетов получили крылья увеличенного размаха и двигатели Лайкоминг T53-L-15 мощностью по 1150 л.с. Эти самолеты стали первыми «Мохауками» оснащенными системами кондиционирования. На самолетах поздней постройки часть приборов- «будильников» заменили приборами с вертикальными ленточными шкалами. Неофициально эти машины именовались “Super-C”. На 72-м серийным самолете OV-1C впервые был установлен подкрыльевой контейнер с овсетительными ракетами вместо надкрыльевых кассет. 32 самолета OV-1C прошли доработку в «ганшип», с некоторых JOV-1C было снято И К оборудование и установлен второй комплект органов управления.

В 1966 г. фирма Грумман модернизировала самолеты OV-1C с серийными номерами 61-2683 и 62-5849 путем установки ряда новых систем с перспективой интеграции этих систем в конструкцию серийных аэропланов. В частности были установлены: новая система «свой-чужой», гиромагнитный компас, маркерный радиоприемник, новое радиосвязное оборудование, доплеровская навигационная система. Кроме того, на самолеты поставили ТВД T53-L-7. Поздние OV-1C оснащались второй панорамной фотокамерой КА-60, которая монтировалась в носовой части фюзеляжа. Вторые фотоаппараты поставили также на часть самолетов ранней постройки. Первый модернизированный OV-1C вернулся в строй армии США 29 июля 1966 г.
