Подготовка к полетам истребителей МиГ-17Ф ВВС ГДР, туманное осеннее утро. На центропланы самолетов уложены маты, чтобы летчики и техники не поскользнулись. Сопла двигателей закрыты заглушками.

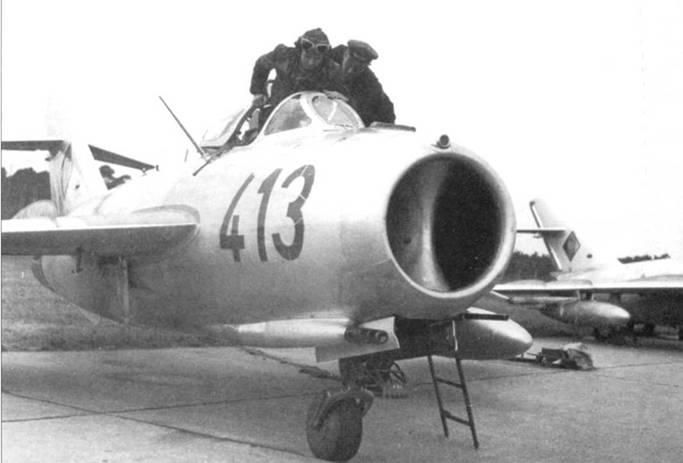

Техник помогает пилоту занять место в кабине истребителя МиГ-17Ф с бортовым номером «413» красного цвета, конец 50-х годов. Летчик одет в кожаную куртку и кожаные шлем, почти такие же, как в ВВС США периода Второй мировой войны.
Самолет СФ успешно прошел Государственные испытания и в конце 1952 г. был запущен в серийное производство под обозначением МиГ-17Ф. в НАТО он получил наименование Fresco-C. Самолеты МиГ- 17Ф строились по лицензии в Чехословакии под обозначением S-104 (в конце 50-х годов чехи вернулись к обозначению МиГ-17). В Венгрии МиГ-17Ф получил наименование Gzuszo (Планер).

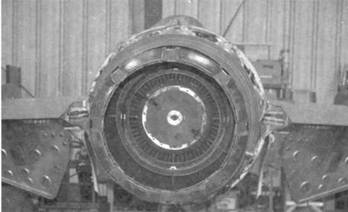

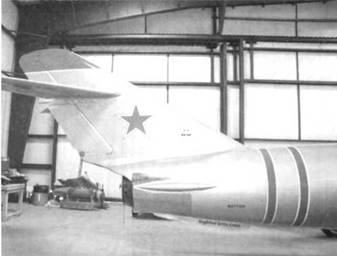

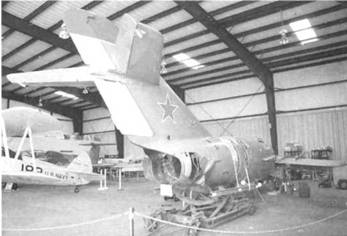

МиГ-17Ф имел ряд внешних отличий от самолета МиГ-17. На МиГ-17 сопло двигателя со стороны видно не было, на МиГ-17Ф форсажная камера выступала за обрез фюзеляжа. В основании руля направления МиГ-17Ф появился небольшой смотровой лючок, еще один смотровой лючок появился в носовой части фюзеляжа но левому борту, на бортах фюзеляжа были установлены небольшие дополнительные воздухозаборники.

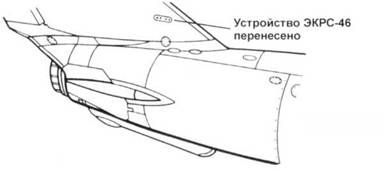

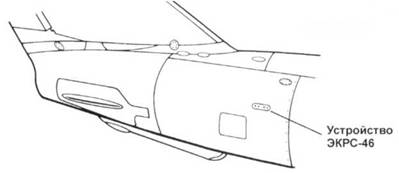

На МиГ-17Ф,как и на МиГ-17, устанавливалось устройство пуска сигнальных ракет ЭКРС-46, но место установки было перенесено с правого борта фюзеляжа на нижнюю поверхность фюзеляжа. Все серийные истребители МиГ-17Ф комплектовались системой защита хвоста «Сирена-2».
Изменением подвергся состав приборного и бортового оборудования. На МиГ- 17Ф было установлено усовершенствованное катапультируемое кресло, снабженное шторкой, которая защищала лицо нилота при катапультировании от скоростного напора воздушного потока. Через три секунды после катапультирования привязная система кресла АД-3 автомиатически разъединялась, освобождая пилота от кресла. Парашют раскрывался как принудительно летчиком, так и автоматически. Новое кресло обеспечивало безопасное покидание самолета на скоростях до 850 км/ч.

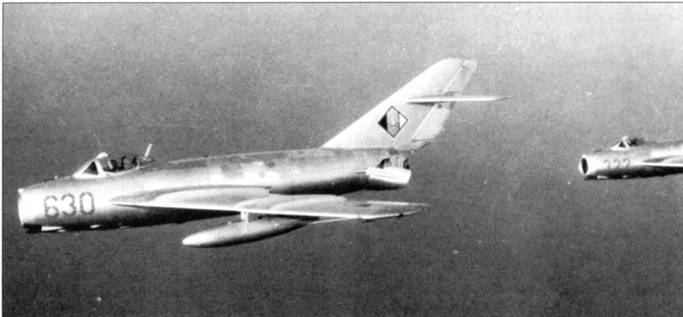

Пара восточногерманских истребителей МиГ-17Ф в патрульном полете над Балтийским морем. Оба самолета, борт «630» и борт «322» красного цвета, – самолеты поздней постройки, оснащенные радиодальномерами СРД-1М (антенна дальномера установлена на фюзеляже перед козырьком фонаря кабины). Начиная с 1962 г. в полках ПВО ВВС ГДР на смену самолетам МиГ-17Ф начали приходить истребители МиГ-21 Ф-13.

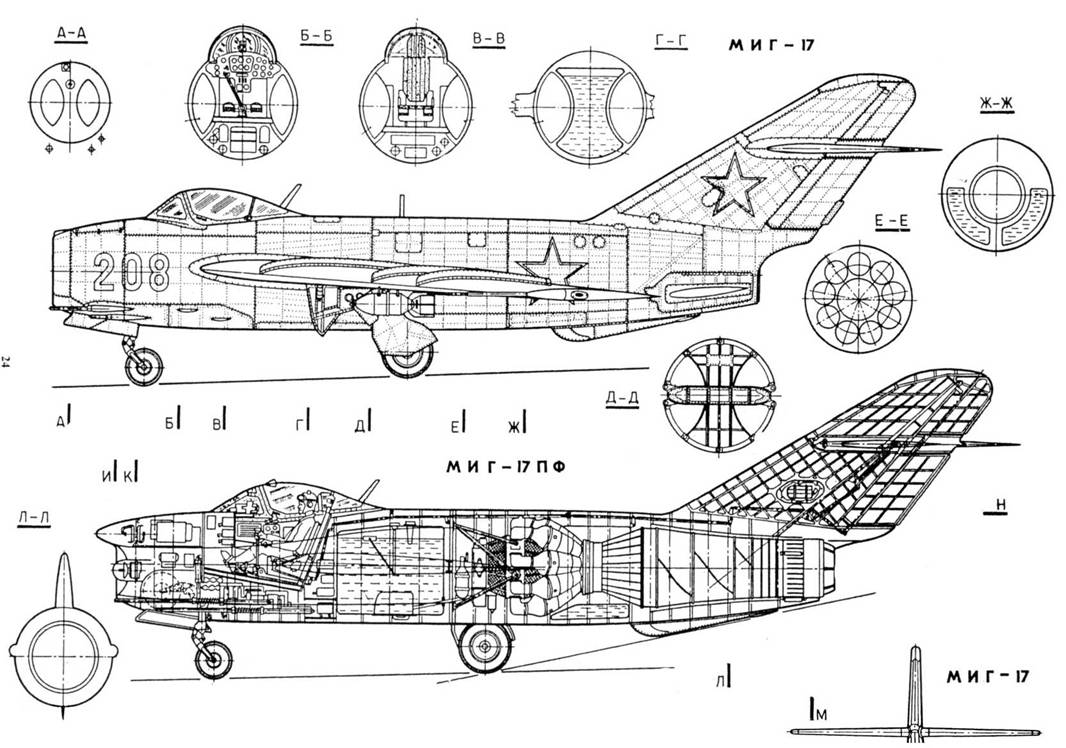

МиГ-17
МиГ-17Ф
МиГ-17Ф ранней постройки
МиГ-17Ф поздней постройки

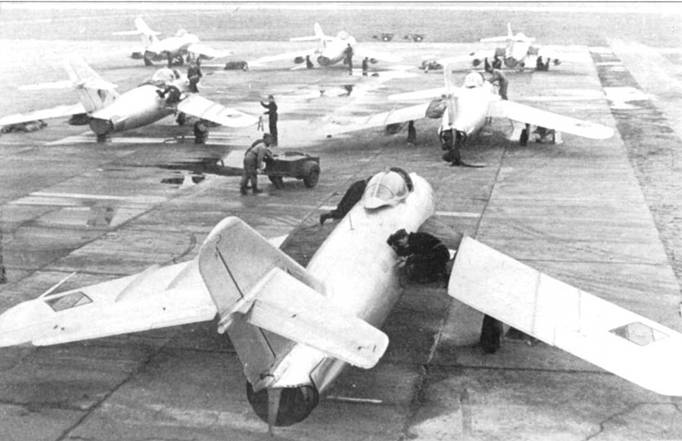

Истребители МиГ-17Ф ВВС ГДР, подготовка к полетам. Большинство восточногерманских МиГ-17Ф были построены в Польше. На эти самолеты нанесены опознавательные знаки ВВС ГДР раннего типа такие 03 использовались с 1956 по 1959 г.г.
При использовании форсажа длина разбега самолета составляла всего 350 м (у МиГ-17 – 590 м). Форсаж разрешалось использовать непрерывно не более трех минут на высотах менее 7000 м и в течение 10 минут на высотах более 10 000 м. В случае превышения установленных временных ограничений на использование форсажа, повышалось вероятность возгорания двигателя. Проблему самопроизвольного пожара удалось разрешить на самолетах МиГ-17Ф поздних производственных серий.

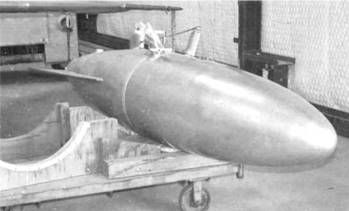

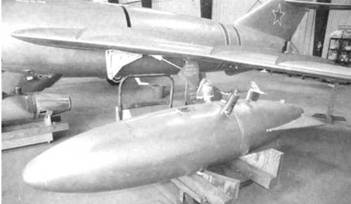

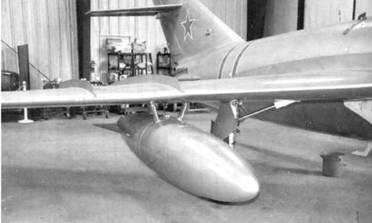

Главным недостатком истребителя МиГ- 17Ф являлся высокий расход топлива на форсаже, между тем емкость внутренних топливных баков у МиГ-17Ф была меньше, чем у МиГ-17. На экономичном режиме с двумя внешними 400-л баками продолжительность полета МиГ-17Ф на высоте 12 000 м составляла 2 ч 40 минут.
По ходу серийного производства и эксплуатации в самолеты МиГ-17Ф было внесено большое количество конструкционных изменений. Некоторые самолеты оснащались натяжными радиоантеннами, по типу радиоантенн самолетов МиГ-15, но большинство МиГ-17Ф натяжных антенн не имели. На большинстве МиГ- 17Ф не ставились ножевидные антенны системы госопознавания СРО-10, а некоторые самолеты оснащались антеннами системы СРО-1 «Барий». Антенна системы «Барий» ставилась па верхней поверхности фюзеляжа.

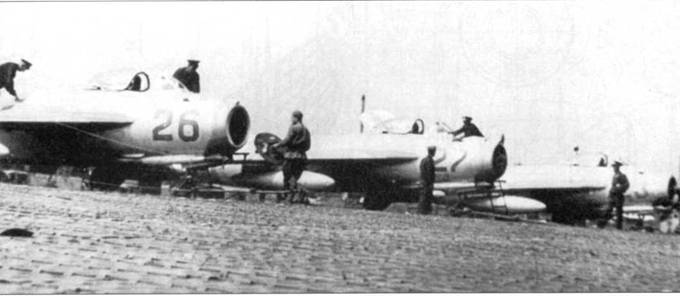

< image l:href="#"/>Истребители МиГ-17Ф советских ВВС. Идет подготовка к плановым полетам по курсу боевого применения. Техники снимают заглушки с воздухозаборников. Цифры бортовых номеров на всех самолетах написаны красной краской и обведены тонкой черной окантовкой.

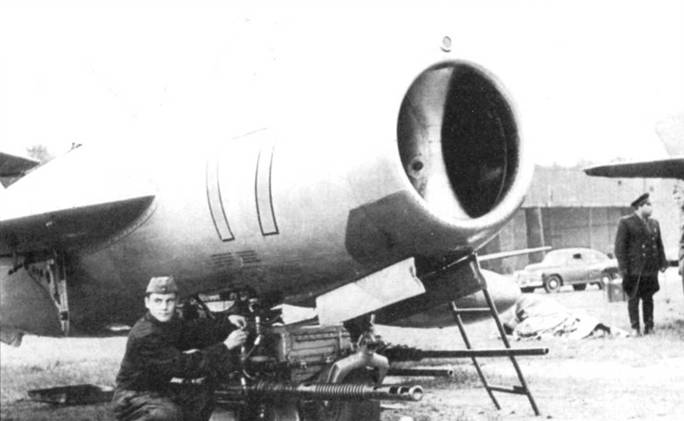

Эксперт-вооруженец осматривает пушку Н-37 истребителя МиГ-17Ф советских ВВС. Лафет с тремя пушками и снарядным ящиком опущен. Цифры бортового номера написаны желтой краской и обведены тонкой черной окантовкой.
