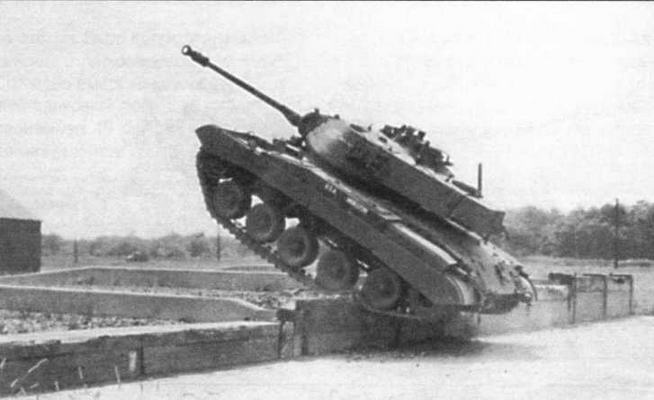

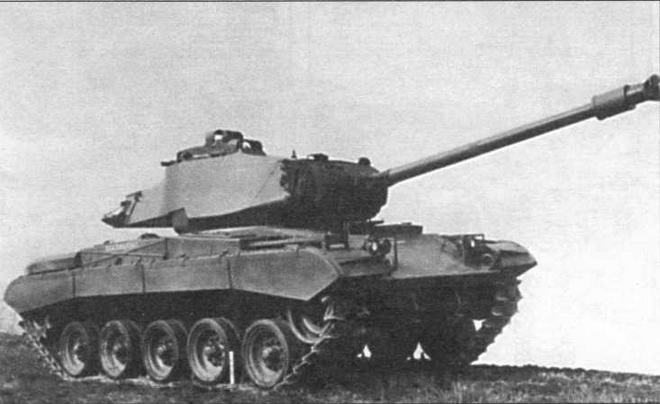

Опытный образец танка Т41Е1 (слева). На этой машине отсутствовал стереоскопический дальномер и, соответственно, литые бронеколпаки окуляров на бортах башни. Танк Т41Е2 на полигоне во время испытаний (в центре)

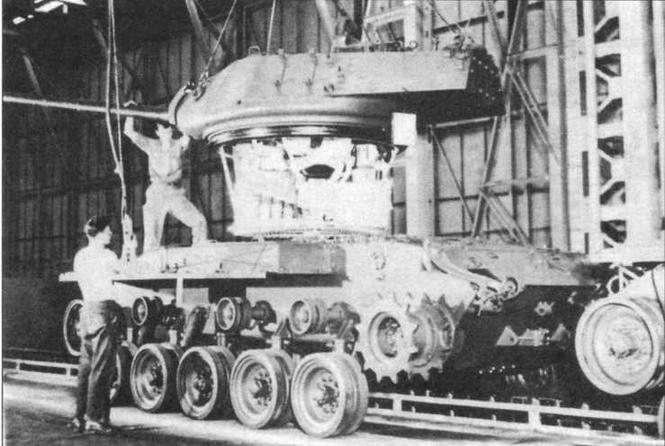

Сборка танка М41 в цеху «Кливлендского танкового арсенала»

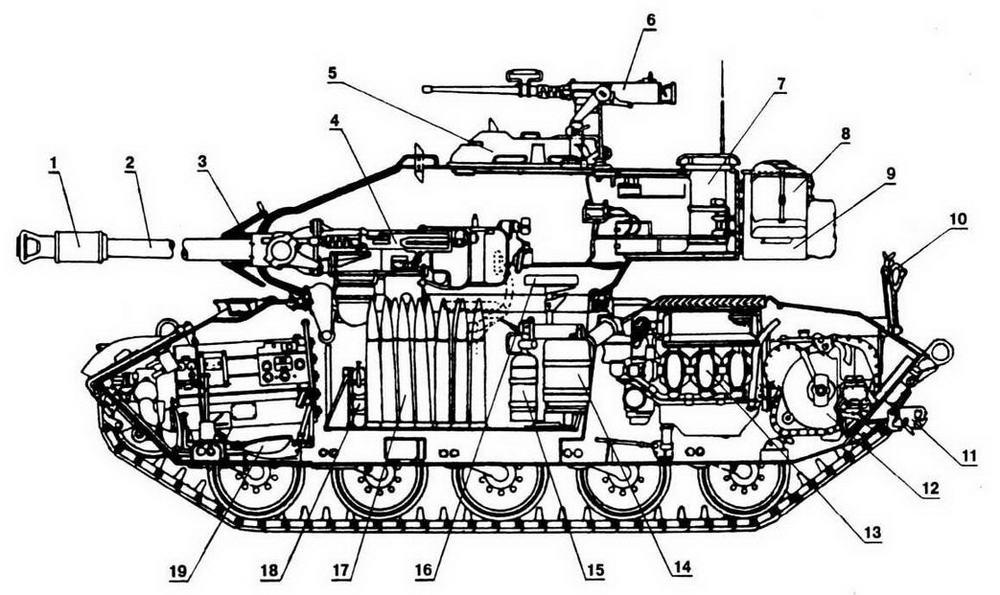

Компоновка танка Т41Е1:

1 — эжектор; 2 — 76-мм пушка; 3 — маска пушки; 4 — спаренный пулемет «Браунинг» М1919А4; 5 — командирская башенка; 6 — зенитный пулемет «Браунинг» М2НВ; 7 — вентилятор; 8 — канистра; 9 — ящик для снаряжения; 10 — кронштейн крепления пушки по-походному; 11 — буксирное приспособление; 12 — трансмиссия; 13 — двигатель; 14 — воздушный фильтр; 15 — баллон стационарной системы пожаротушения; 16 — сиденье командира; 17 — боеукладка 76-мм выстрелов; 18— переносной огнетушитель; 19 — сиденье механика-водителя

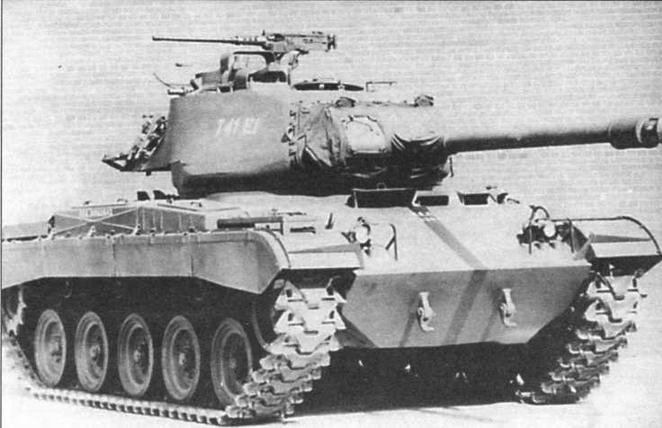

Серийный легкий танк М41 «Уокер Бульдог»

Ходовая часть машины применительно к одному борту включала направляющее колесо, пять сдвоенных опорных катков с резиновыми бандажами, ведущее колесо и три поддерживающих ролика. В отличие от прототипов на серийных танках не устанавливался ролик между ведущим колесом и опорным катком. В стальных ободах направляющих колес для снижения их массы сделано по восемь сквозных отверстий. Подвеска опорных катков — независимая, торсионная. На первом, втором и пятом узлах подвески установлены телескопические гидроамортизаторы. Гусеница состояла из 74 — 76 стальных траков с резинометаллическими шарнирами, на траках предусматривалось крепление асфальтоходных резиновых подушек. Танки имели крепления для навески закрывающих ходовую часть противокумулятивных экранов, однако эти экраны никогда не использовались.

Сиденья всех членов экипажа, кроме заряжающего, регулировались по высоте. Рабочее место механика- водителя располагалось слева от оси танка, в крыше корпуса над сиденьем водителя имелся сдвижной (вправо) люк. Перед люком установлено четыре неподвижных перископических прибора. В аварийной ситуации механик-водитель мог покинуть танк через аварийный люк в днище корпуса.

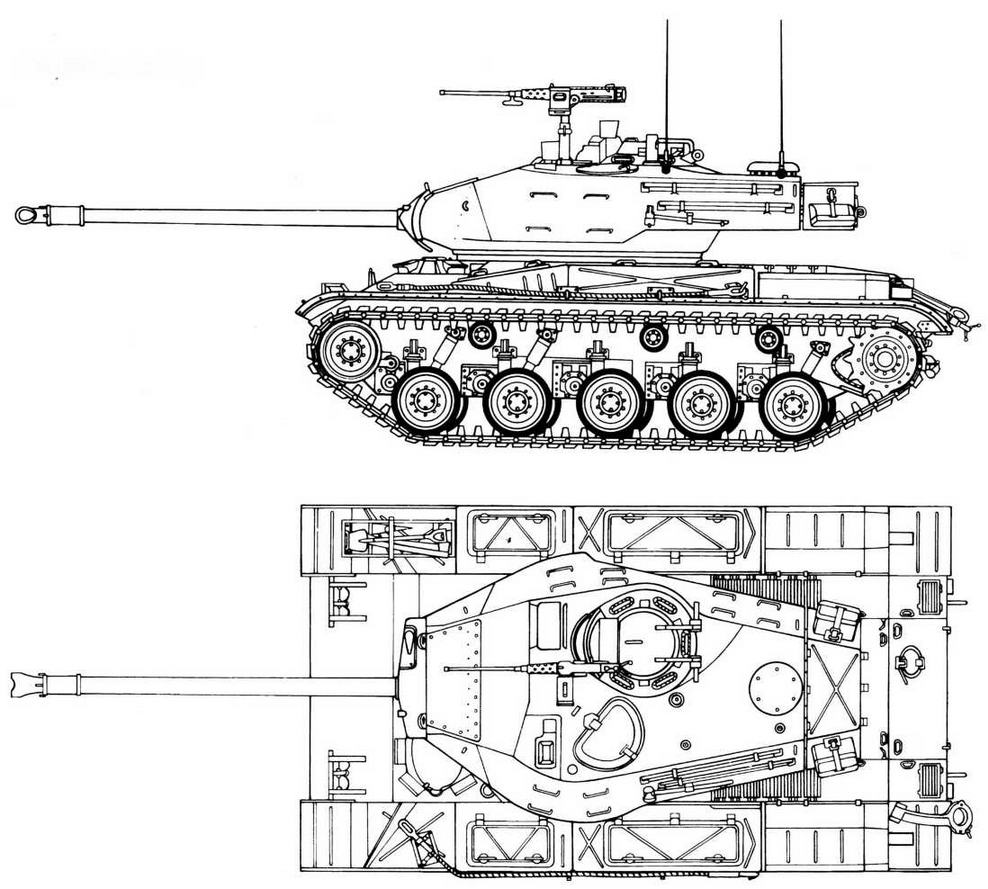

М41 Wolker Buldog

Вид спереди

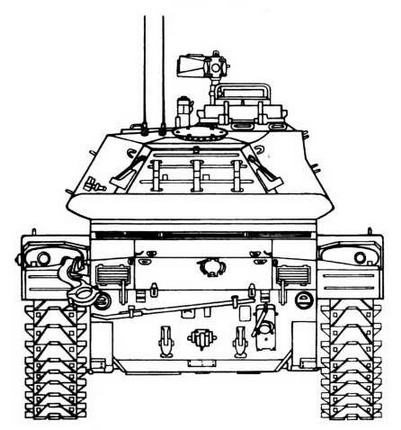

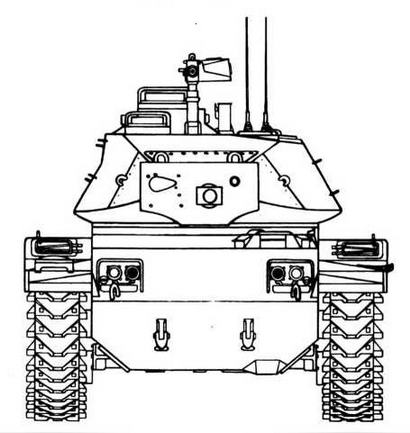

Вид сзади

В башне с вращающимся поликом располагались остальные члены экипажа: командир, наводчик и заряжающий. Башня кругового вращения с развитой кормовой нишей имела комбинированную конструкцию из литых и сварных деталей и совершала полный разворот примерно за 10 с.

В башне была смонтирована 76-мм нарезная пушка М32 с клиновым затвором, концентрическим противооткатным устройством и эжектором для продува канала ствола после выстрела. Машины первых выпусков имели орудия с однокамерным дульным тормозом, стандартным же стал Т-образный. Углы наведения орудия в вертикальной плоскости — от -10° до +20°. В маске пушки, справа от ствола, устанавливался спаренный пулемет калибра 7,62 мм (боекомплект — 5000 патронов). Боекомплект к пушке состоял из 57 унитарных выстрелов с фугасными, осколочными, бронебойными, кумулятивными и практическими снарядами, а также с дымовыми снарядами с начинкой из белого фосфора. 24 выстрела размещались в боевом отделении, 11 из них — боеукладка первых выстрелов — находились за сиденьем заряжающего, еще 33 выстрела хранились в специальных нишах в корпусе машины. Чтобы достать боеприпасы из ниш, пушку необходимо было развернуть назад. Конструкция танка предусматривала установку двух предохранителей, одного — не позволяющего производить выстрел из орудия, когда заряжающий находится за казенной частью пушки, и второго — исключавшего разворот башни, пока из ниши в корпусе извлекается выстрел.

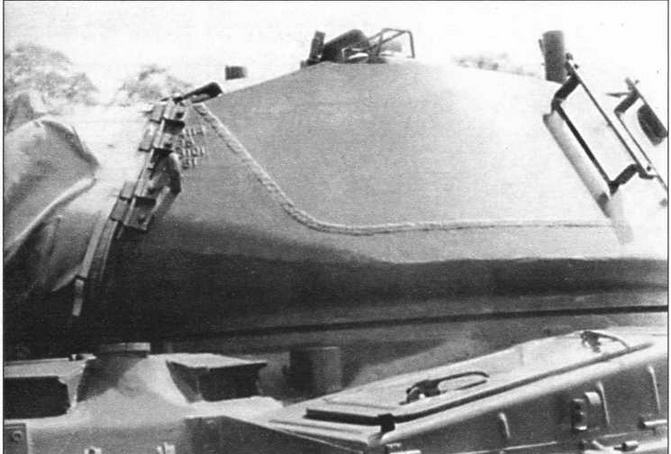

Башня танка М41 имела смешанную конструкцию. На фото хорошо виден сварной шов между литой нижней и сварной верхней частью башни

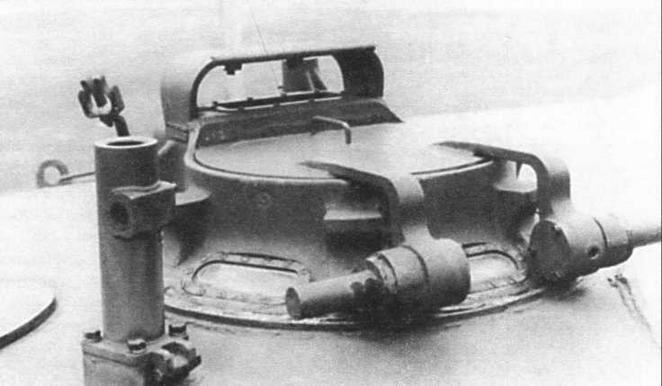

Командирская башенка танка М41 (в центре). Хорошо видны стеклоблоки для кругового обзора по периметру башенки. На переднем плане — кронштейн крупнокалиберного зенитного пулемета

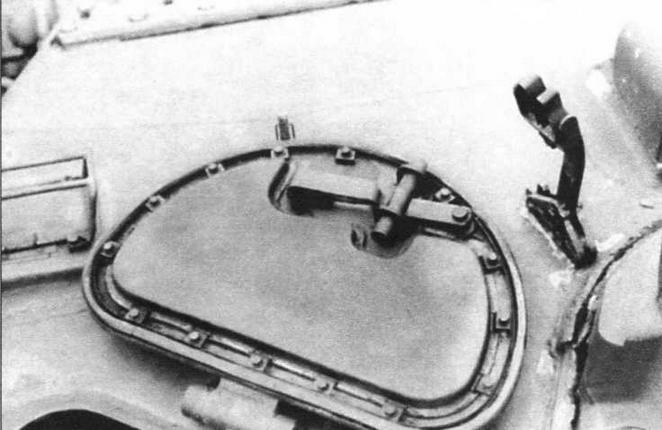

Откинутая крышка люка заряжающего. Справа от крышки — кронштейн фиксации ствола зенитного пулемета в положении по-походному (справа)

Электроспуск орудия размещался на маховике ручного (резервного) привода наведения пушки в вертикальной плоскости. На крыше башни монтировался зенитный пулемет М2НВ калибра 12,7 мм (боекомплект — 630 патронов).

Места командира и наводчика располагались справа от орудия, заряжающего — слева, что позволяло последнему заряжать пушку правой рукой. В крыше башни были сделаны отверстия под люк заряжающего и командирскую башенку. По периметру командирской башенки устанавливались пять стеклоблоков для кругового обзора. Кроме того, командир имел возможность вести наблюдение за местностью с помощью перископа М20А1 кругового вращения. Для наведения орудия в цель у наводчика имелся телескопический прицел М97А1, а для наблюдения за местностью — перископ М20А1.

Силовая установка танка состояла из шести цилиндрового оппозитного бензинового двигателя «Континетал/Лайкоминг» AOS-895-3 мощностью 500 л.с. и гидромеханической трансмиссии GMC CD-500-3. Трансмиссия имела комплексный цилиндрический входной редуктор с автоматически блокируемым фрикционом, гидротрансформатор, планетарную коробку передач, дифференциальный двухпоточный механизм поворота, тормоза с металлокерамическими дисками, работающими в масле. Между боевым и моторно-трансмиссионным отделением находилась противопожарная перегородка. В случае возгорания механик-водитель приводил в действие систему пожаротушения. Два топливных бака были смонтированы по бокам от двигателя, ближе к противопожарной перегородке. Дизельгенератор, предназначенный для подзарядки аккумуляторных батарей, устанавливался справа от мотора AOS-895-3.

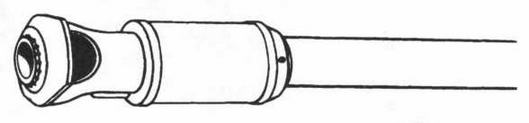

Дульные тормоза

ранний вариант

поздний вариант

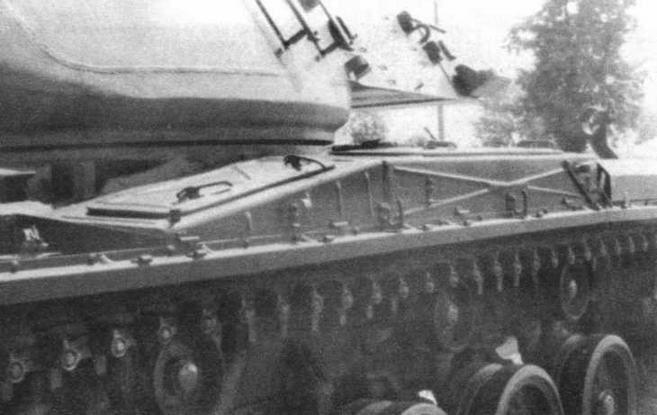

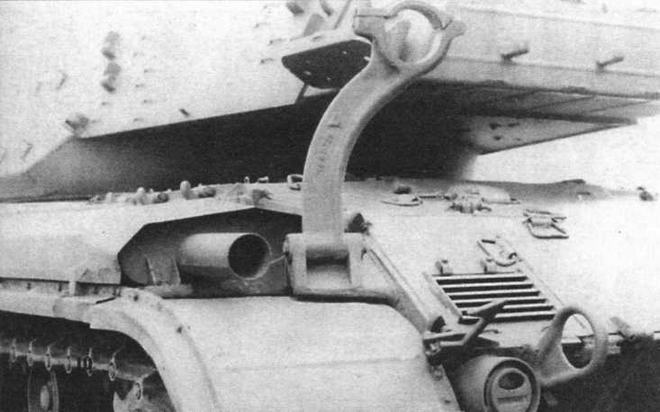

Кронштейн крепления пушки в положении по-походному (в центре). Ящики для ЗИП и снаряжения на надгусеничной полке (слева)

Танк имел достаточно «обжатую» конструкцию, с относительно небольшим заброневым объемом, из-за чего внутри машины не оставалось места для хранения имущества экипажа. Специально для перевозки имущества и снаряжения на надгусеничных полках смонтировали контейнеры, еще один металлический ящик аналогичного назначения крепился к кормовой нише башни.

В состав радиооборудования могло входить до трех радиостанций. Для переговоров внутри танка использовалось ТПУ, была предусмотрена возможность подключения внутрипереговорного устройства к полевой телефонной линии через расположенный в корме танка специальный ввод (в нерабочем положении он закрывался бронеколпаком). На танках раннего выпуска (до машины с заводским номером 1299) все три штыревые радиоантенны располагались в задней части башни (одна справа и две слева), позже все антенны ставились только в левой части башни.
