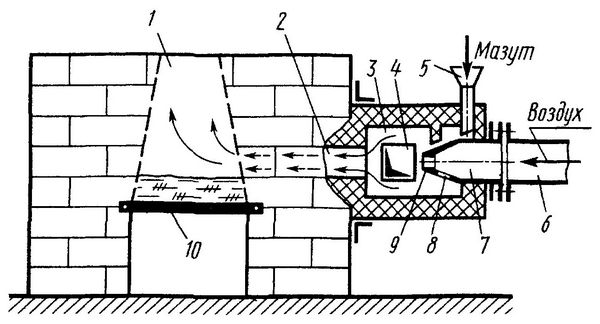

Рис. 1.1.12. Современный стационарный горн закрытого типа.
Кроме горнов различных конструкций и типов, в кузницах применяют электрические и газовые печи. Печи по сравнению с горнами имеют ряд преимуществ: заготовка при нагреве практически не соприкасается с топливом, в результате чего она не насыщается серой и другими вредными элементами и меньше окисляется; сгорание топлива в печах более полное, в связи с чем повышается КПД печей до 10–15 %.

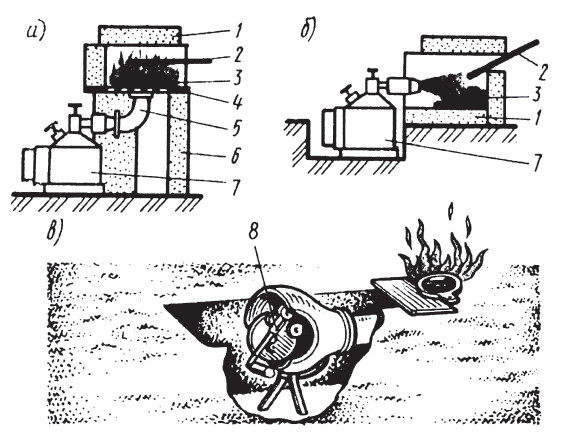

В «полевых» условиях, когда необходимо что-то срочно отковать, можно использовать паяльную лампу (рис. 1.1.13 а, б). Три кирпича (п.6) ставятся на торец, на них кладется колосниковая решетка (п.4), а на нее устанавливается печурка (п.1) из четырех кирпичей, в которую засыпается уголь (п.3). Снизу размещается паяльная лампа (п.7) с патрубком (п.5). Горн разжигают, и можно нагревать заготовку (п.2). Более простая конструкция показана на следующем рисунке. Паяльную лампу (п.7) ставят в небольшую ямку, а рядом складывают печурку из огнеупорного кирпича (п.1). Небольшие заготовки (п.2) закладывают в щель между кирпичами. Можно в ямку установить ручной или электрический вентилятор (п.8) и подавать воздух в фурму, установленную в ямке (рис. 1.1.13 в). При работе с такими горнами необходимо следить, чтобы паяльная лампа сильно не разогревалась.
Рис. 1.1.13. Простейшие горны: а, б – с паяльной лампой; в – с вентилятором.

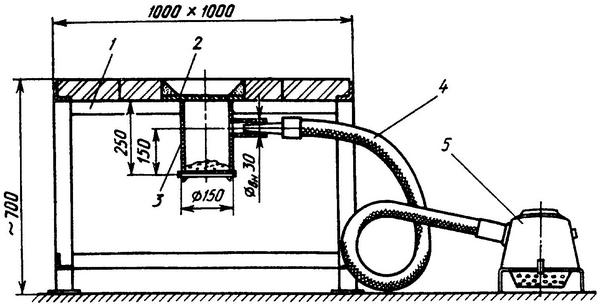

Конструкция легкого переносного горна с бытовым пылесосом показана на рис. 1.1.14. Постамент горна (п.1) сварен из уголков, а стол горна выложен из огнеупорного кирпича. К верхним горизонтальным уголкам приваривается зольник (п.3), сверху которого плотно укладывается чугунная фурма (п.2). На высоте 150 мм от основания к зольнику приваривается патрубок с внутренним диаметром 30 мм, в который вставляется носик шланга (п.4) пылесоса (п.5). При этом необходимо иметь в виду, что шланг должен быть вставлен в верхнее гнездо пылесоса, а нижнюю чашку пылесоса с фильтром снимают, и пылесос устанавливают на подставку.
Рис. 1.1.14. Горн с пылесосом.
Воздуходувные устройства. Горячая ковка металлов и сплавов стала возможной только тогда, когда появились надежные воздуходувные устройства. Первыми такими «устройствами» были рабы, которые через тростниковые или деревянные трубки дули в костер. Со временем человек начал применять для подачи воздуха в костер шкуру (мех) животного – козла или барана, снятую «чулком», т. е. целиком. Все отверстия, кроме двух, в шкуре заделывались, в одно отверстие вставлялась глиняная трубка – сопло, а другое отверстие служило для засасывания воздуха внутрь шкуры. Человек за край отверстия приподнимал шкуру, и воздух поступал внутрь. После этого он ладонью закрывал отверстие и, надавливая на шкуру, выпускал воздух в огонь. Так появились первые воздуходувные устройства – мехи, которые с различными изменениями просуществовали вплоть до XX в. Для создания более равномерного дутья на определенном этапе развития стали применять два меха и давить на них поочередно ногами. Чтобы нога не проваливалась при нажатии, под нее стали подкладывать дощечку – так мешок из меха преобразовался в клинчатые мехи. Основу таких мехов составляли две образующие клин и клиновидные в плане доски, которые шарнирно крепились к массивному деревянному бруску – голове (вершина клина), а с противоположной стороны обтягивались кожей.
