Этот вид уровня можно сделать самостоятельно из простого садового шланга.

Оба конца шланга загибают вверх на определенную высоту, затем вставляют в них закрывающиеся пробками прозрачные трубки. После этого шланг наполняют водой так, чтобы ее уровень в трубках находился на одной горизонтальной черте, одновременно убирают пробки и отмечают необходимые точки.

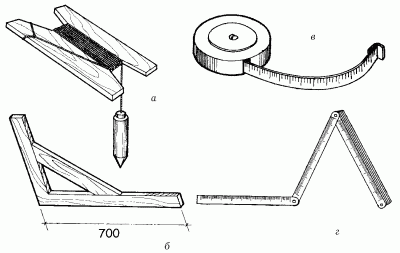

Рис. 4. Контрольно-измерительные приборы: а – отвес; б – угольник; в – рулетка; г – складной метр.

Метр складной (рис. 4 г) необходим для определения размеров небольших деталей. Для продления срока службы складного метра каждое его сочленение смазывают маслом.

Рейка мерная из дерева применяется при определении размеров больших деталей. Длина такой рейки должна быть не менее 3–5 м, ширина – 4 см, высота – 3 см. С помощью складного метра по всей длине рейки через каждые 5 см наносят деления.

Лента мерная используется в тех случаях, когда невозможно точно определить размеры детали с помощью складного метра или деревянной рейки.

Как правило, ленту изготавливают из стали или льняного полотна.

Угольник (рис. 4 б) применяют при работах с чертежами для прямоугольных разметок, при строительных работах для создания прямых углов и т. д.

С помощью отвеса выверяют вертикальность стен, простенков, столбов и углов кладки. Отвесами массой 200–400 г проверяют правильность кладки по ярусам и в пределах высоты этажа; отвесы массой 600–1000 г служат для проверки наружных углов здания в пределах высоты нескольких этажей.

Строительный уровень выпускается длиной 300, 500 и 700 мм. Служит для проверки горизонтальности и вертикальности кладки. На корпусе уровня закреплены две стеклянные трубки-ампулы, изогнутые по кривой большого радиуса, наполненные незамерзающей жидкостью так, что в них остается небольшой воздушный пузырек. Если уровень находится в горизонтальном положении, пузырек, поднимаясь, останавливается посередине между делениями ампулы. Смещение пузырька влево или вправо от этого положения показывает, что поверхность, на которую установлен уровень, не горизонтальна, и чем больше ее наклон к горизонту, тем больше смещается пузырек от среднего положения.

Благодаря тому что трубки расположены в двух направлениях, уровнем можно проверять не только горизонтальные, но и вертикальные плоскости.

Шнур-причалка – это крученый шнур толщиной 3 мм, который натягивают при кладке верст между порядовками и маяками. Приспособление используют при кладке в качестве ориентира для обеспечения прямолинейности и горизонтальности рядов кладки, а также одинаковой толщины горизонтальных швов. С помощью шнура регулируют положение каждого укладываемого кирпича.

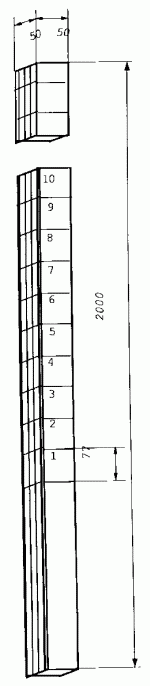

Деревянная порядовка (рис. 5) представляет собой рейку сечением 50 х 50 или 70 х 50 мм и длиной до 1,8–2 м, на которой через каждые 77 мм нанесены деления (засечки).

Рис. 5. Инвентарная деревянная порядовка.

Порядовки применяют для разметки рядов кладки, фиксирования отметок низа и верха оконных и дверных проемов, перемычек, прогонов, плит перекрытий и других элементов здания. К поверхности стен порядовки устанавливают таким образом, чтобы стороны, на которых размечены ряды кладки, были обращены внутрь здания, откуда осуществляется кладка.

Порядовку крепят к кладке стальными держателями П-образной формы. Делается это так. В горизонтальные швы по ходу кладки через каждые 6–8 рядов по высоте вводят скобы-держатели, располагая их одну над другой. Уложив над вторым держателем один-два ряда кирпичей, в скобы вставляют порядовку и закрепляют ее деревянными клиньями.

К порядовкам зачаливают шнур-причалку, по которому ведут кладку. Шнур-причалку устанавливают и переставляют с помощью двойной скобы, которая удерживается на рейке порядовки натяжением шнура-причалки и в результате трения между скобой и порядовкой.

Порядовку снимают вместе с держателями, не вынимая клиньев, для чего ее осторожно раскачивают в плоскости, перпендикулярной к поверхности кладки.

Держатели, преодолевая сопротивление раствора, выходят из горизонтальных швов кладки, и порядовку поднимают вместе с ними. Инвентарные порядовки делают также из металлического уголкового профиля 60 х 60 х 5 мм. На ребрах уголка порядовки нарезаны деления глубиной 3 мм через каждые 77 мм или просверлены отверстия для закрепления шнура-причалки.

Бетон – один из древнейших материалов и заслуживает особого разговора. Из бетона построено большинство современных домов, площадки для детских игр, дороги, плотины и многое другое. Поэтому его справедливо называют королем строительных материалов. Знаменитый итальянский архитектор П. Л. Нерви как-то сказал, что бетон – наилучший из материалов, изобретенных человеком. Именно поэтому мы решили рассказать о бетоне более подробно.

Само слово «бетон» французского происхождения, оно стало впервые употребляться в XVIII веке во Франции. До этого водно-цементный раствор именовался по-разному. Литая кладка с каменным наполнителем называлась греческим словом «эмплектон». Древние римляне называли бетон «rudus». При обозначении таких понятий, как раствор для устройства фундаментов и стен, употреблялось словосочетание «оpus caementum». Именно под таким названием и стал известен римский бетон.
