Третий прототип «Файрфлая», Z1828, впервые поднялся в воздух 26 августа 1942 и использовался А amp;АЕЕ для снятия летных характеристик во второй половине того же года. 7 декабря машина совершила аварийную посадку из-за отказа двигателя, но позже была отремонтирована.

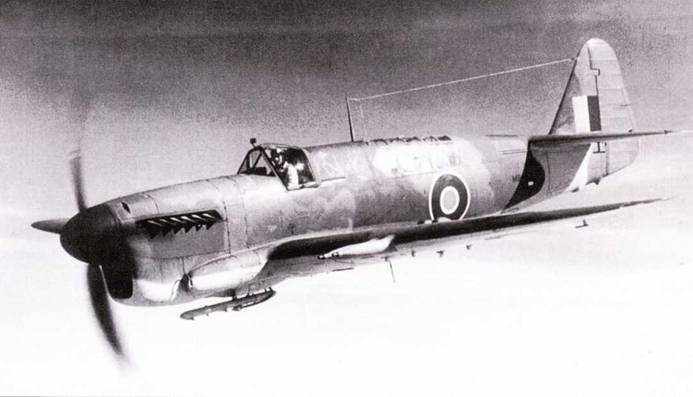

«Файрфлай» F.1 Z2035 с коком винта черного цвети, 1942 год. Отсутствуют обтекатели на стволах 20-мм пушек Испано. Хорошо видно, какой ограниченный обзор имел пилот в кабине раннего типа. Обтекатели на задней кромке крыла закрывают механизм выпуска закрылков.

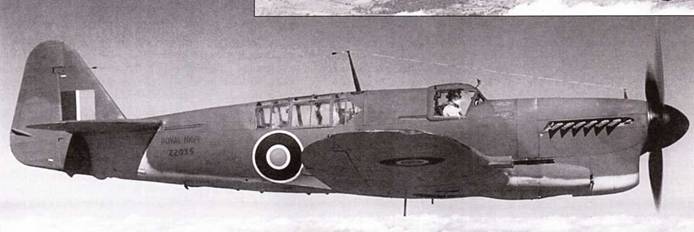

Еще один снимок Z2035, теперь в профиль, виден низкий ветровой козырек. Закрылки Фэйри-Юнгмена полностью убраны. Тонкий длинный лючок, видимый над надписью «ROYAL NAVY», скрывает механизм фиксации консолей крыла в сложенном положении.

Одновременно с модификацией F. 1 с конвейера Фэйри сходили ночные истребители «Файрфлай» NF. I оснащенные радаром AI (Airborne Interception ). После окончания Второй Мировой войны часть «Файрфлаев» 1 переделали в учебные модификации Т. I и Т.2, получившие сдвоенное управление и поднятую вверх заднюю кабину. Еще на базе «единичек» изготовляли буксировщики мишеней, которым было присвоено обозначение ТТ. 1. В 1945 году партия «Файрфлаев» была продана Королевским ВМС Нидерландов, которые использовали их для борьбы с партизанами в голландской Ост-Индии.

«Файрфлай» NF.2 – ночной истребитель с обтекателем антенны радара на передней кромке крыла – оказался неудачным и в серию не пошел.

«Файрфлай» F.3, оснащенный более мощным мотором Роллс-Ройс «Грифон» (1540 л.с.) имел проблемы с продольной устойчивостью и дальше постройки прототипа дело не пошло.

Ряд серьезных изменений внесли в конструкцию «Файрфлая» FR.4 – его оснастили мотором Роллс-Ройс «Грифон» 74 мощностью 2005 л.с. с четырехлопастным винтом, радиаторы системы охлаждения разместили в передней кроме крыла, законцовки которого в свою очередь укоротили. Позднее FAA переделала некоторое количество FR.4 в буксировщики мишеней ТТ.4. «Файрфлай» FR.4 были закуплены ВМС Нидерландов, переделавших часть из них в ночные истребители NF.4 и буксировщики мишеней.

«Файрфлай» FR.5 – многоцелевой вариант FR.4 – можно было легко переделать в истребитель-разведчик, ночной истребитель или противолодочный самолет. Эта модификация широко использовалась во время войны в Корее в качестве штурмовика, как англичанами, так и австралийцами. ВМС Нидерландов использовали «Файрфлай» Мк.5 в качестве ночного истребителя. Позднее большое число FR.5 было переделано в учебные Т.5 со сдвоенным управлением и буксировщики мишеней ТТ.5.

«Файрфлай» AS.6 представлял собой противолодочный самолет. Пушки на нем не устанавливались, уступив место аппаратуре для обнаружения субмарин и противолодочному оружию. Для ВМС Австралии часть этих самолетов переделали в буксировщики мишеней ТТ.6.

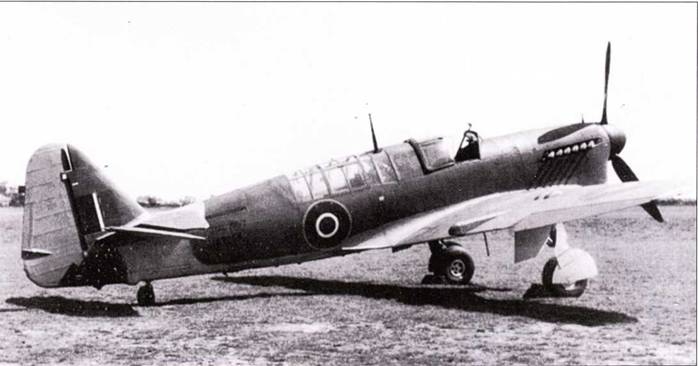

Один из первых предсерийных «Файрфлаев» на испытательном аэродроме Фэйри Хайес, Западный Лондон. Низкий фонарь кабины, пушки без обтекателей, трехлопастпой винт и поверхности управления обшитые полотном – характерные признаки этих машин.

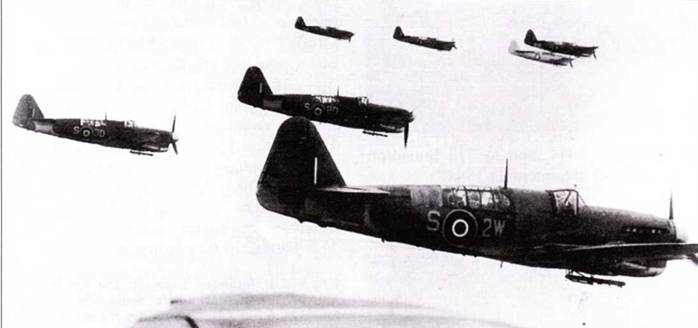

Группа из восьми «Файрфлаев» F.1 из 741-й эскадрильи, базировавшейся на аэродроме Сент Меррин. Эта часть занимаюсь обучением экипажей штурмовым ударам. На всех самолетах радары ASH сняты.

В конструкции «Файрфлая» AS.7 сделали ряд крупных изменений: установили мотор Роллс-Ройс «Гриффон» 59, радиатор вернули под носовую часть фюзеляжа, изменили форму крыла и хвостового оперения, а задняя кабина получила увеличенный фонарь. Но в качестве противолодочного самолет оказался неудачным и использовался для тренировки наблюдателей под обозначением Т.7.

«Файрфлай» U.8 – самолет-мишень на базе Мк.7, а последнюю модификацию – беспилотную мишень «Файрфлай» U.9 делали путем конверсии «Файрфлаев» Мк.5.

«Файрфлай» строился в трех основных вариантах: Мк.1, Мк.4 и Мк.7, а все остальные модификации создавались на их базе.

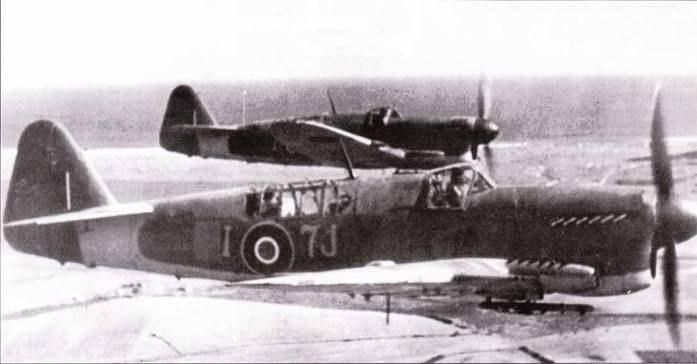

Два «Файрфлая» FR.1 796-й эскадрильи, базировавшейся в 1946 году на аэродроме Реттрей. Это учебное подразделение эксплуатировало «Файрфлай» FR.1 и его тренировочные варианты вплоть до своего расформирования в ноябре 1954 года.

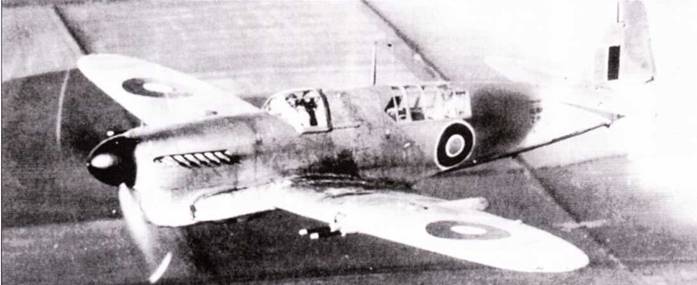

Серийный «Файрфлай» FR. 1 в испытательного полети перед поставкой в войска. Радар еще не установлен.

«Файрфлай» F.1 раннего выпуска были практически идентичны по конструкции опытным самолетам. Главное отличие состояло в применении весовой компенсации руля вместо роговой и щитков Фэйри-Юнгмена слегка увеличенной площади. Первый серийный самолет поднялся в воздух 5 января 1943 года. Несколько первых серийных «Файрфлаев» проходили интенсивные испытания в А amp;АЕЕ, поскольку самолет ещё требовал доводки. В июне 1943 года 13-й «Файрфлай» был принят в качестве эталона для серии, но А amp;АЕЕ после проведенных испытаний признал эти самолеты пригодными только для обучения. Среди недостатков отмечалась склонность машины к «козлению» при посадке, недостаточная эффективность руля высоты и большие нагрузки на элероны на высоких скоростях. Поэтому площадь руля высоты увеличили, а его обшивку, гак же как и обшивку элеронов, заменили с полотняной на металлическую. В таком виде «Файрфлай» Z188B прошел испытания в Боскомб Дауне и его приняли на вооружение.

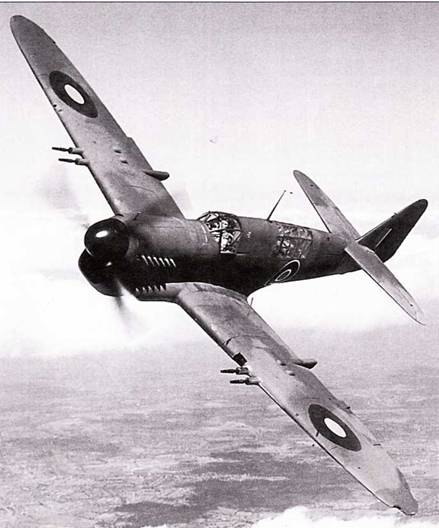

«Файрфлай» FR.1 DK418 с закрылками Фэйри-Юнгмена в маневренном положении. Всего имелось четыре положения закрылков: HOUSED (полностью убраны), CRUISING (маневренное), TAKE-OFF (взлет), и LAND (посадки, полностью выпущены). С закрылками, установленными в CRUISING, истребитель имел максимальную маневренность, но в обычном полете этим не пользовались.

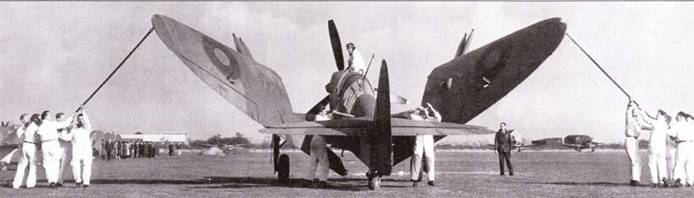

Сложная схема складывания крыли на «Файрфлаях» 1, 4, и ранних 5 требовала большого количества персонала. После открытия замков ни крыле, с помощью длинных стержней консоли поворачивались назад вверх, пока их законцовки не вставали на фиксаторы в задней части фюзеляжи. На снимке, чуть ниже кокард ни консолях, хорошо видны выдвинутые опоры.

«Файрфлай» со сложенными крыльями. Операция складывания требовала участия восьми человек на каждое крыло и требовала много времени. Складываемые с помощью гидравлики консоли крыла были введены на «Файрфлае» Мк.5.

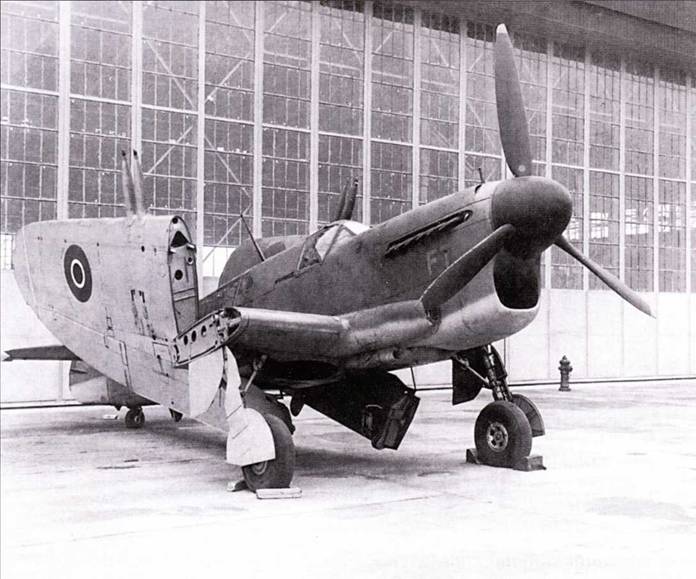

Складывающиеся консоли крыла крепились только к заднему лонжерону, поворачиваясь таким образом, чтобы выступающие части закрылков оказались под центропланом. Эта фотография «Файрфлая» F.1 Z1908 сделана в США, во время сравнительных испытаний на Joint Fighter Conference.
