Чтобы со знанием дела выбрать в магазине нужный кабель или провод, необходимо: во-первых, разбираться в их маркировке; во-вторых, знать, провод или кабель какой именно марки применяется для прокладки электропроводки в конкретных условиях.

В зависимости от условий окружающей среды все помещения подразделяются на 9 групп.

К первой группе относятся помещения сухие отапливаемые или неотапливаемые, если относительная влажность воздуха в них не превышает 60 %, температура – 30° C, нет токопроводящей пыли и химически активной среды. К таким помещениям относятся жилые комнаты дома.

Ко второй группе относятся помещения пыльные, если в помещении выделяется токопроводящая или нетокопроводящая пыль в таком количестве, что она может оседать на проводах, проникать внутрь машин, аппаратов. К ним относятся помещения, где используются сыпучие негорючие материалы (например, цемент).

К третьей группе относятся влажные помещения, кухни, лестничные клетки, неотапливаемые кладовые и т. п. где пары или конденсирующая влага выделяются временно в небольших количествах, относительная влажность воздуха 60–75 % (но не более).

К четвертой группе относятся помещения сырые, в которых относительная влажность воздуха длительно превышает 75 %, но менее 100 %, например хранилища для овощей.

К пятой группе относятся помещения особо сырые, когда относительная влажность воздуха близка к 100 % (потолок, стены, пол и предметы покрыты капельками влаги). К ним относятся теплицы, сараи, наружные установки под навесом, парники, подсобные неотапливаемые помещения.

Шестая группа – это помещения с химически активной или органической средой (например, хранилища минеральных удобрений, конюшни, птичники, другие помещения для животных).

Седьмая группа – жаркие помещения с постоянной температурой выше 35 °C, а в банях, парных и саунах – более 100° C.

К восьмой группе относятся пожароопасные зоны помещений, где хранятся горючие жидкости с температурой вспышки паров выше 45 °C (категория II–I), выделяются горючая пыль или волокна (категория II–II), содержатся твердые или волокнистые горючие вещества (категория II–IIа). К этой группе относятся зоны вне помещений с горючими жидкостями (температура вспышки паров выше 61 °C) или с твердыми горючими веществами.

Все постройки из деревянных конструкций относятся к категории пожароопасных – II–IIа.

К девятой группе относятся взрывоопасные зоны с установками, имеющими взрывоопасные газы или пары легковоспламеняющихся жидкостей.

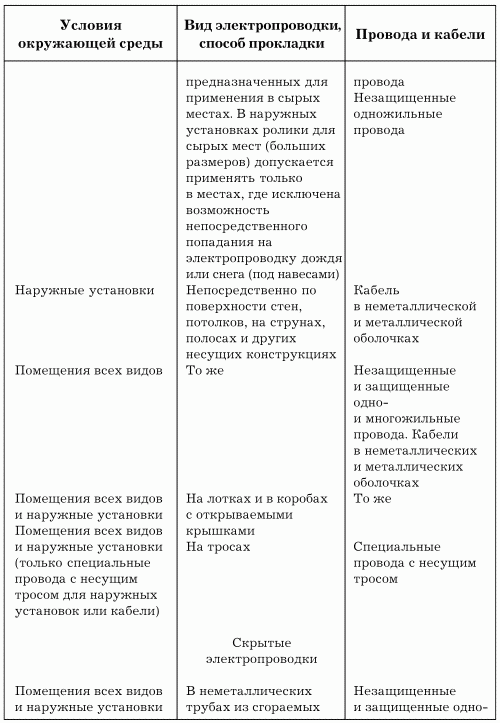

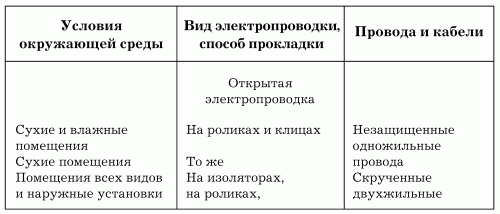

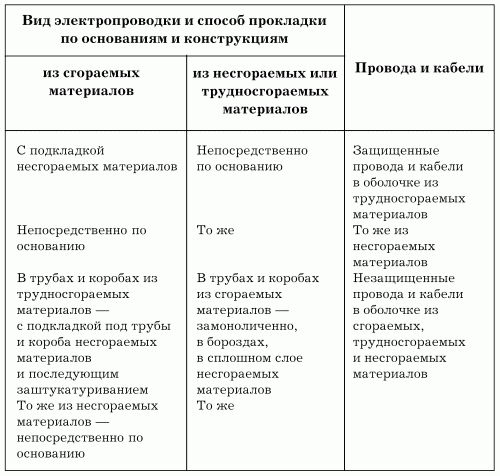

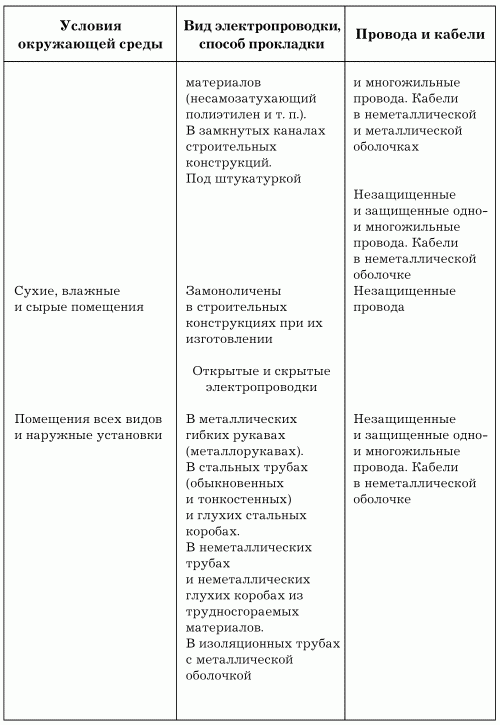

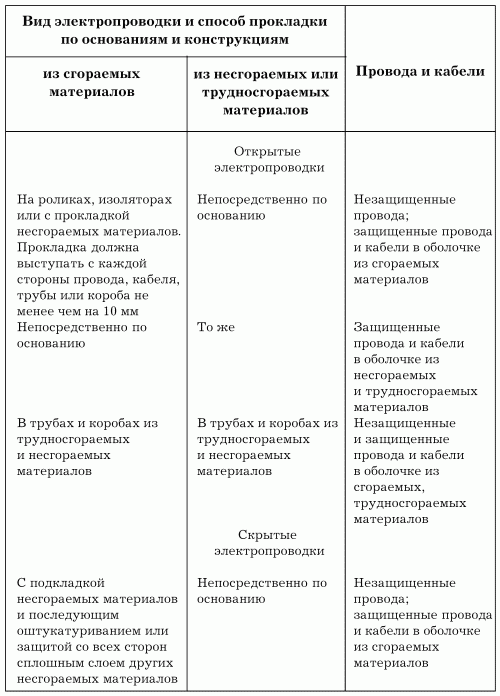

Провода следует выбирать соответствующих марок обязательно в зависимости от условий окружающей среды. Способы их прокладки внутри и вне помещений выбираются после определения всех условий (табл. 2, 3).

Маркировка проводов и кабелей состоит из ряда букв и цифр, несущих информацию о материале токопроводящих жил, изоляции и оболочки, о характере изоляции и оболочки, о количестве жил в проводе и кабеле и о величине их сечения:

– первой в маркировке стоит заглавная буква, обозначающая материал токопроводящих жил: алюминий – А, медь – буква опускается;

– следующая группа заглавных букв (одна или две) в маркировке проводов характеризует их вид: П – провод или ПП – плоский провод; в маркировке кабелей на этом месте обозначен материал изоляции: В – поливинилхлорид, П – полиэтилен, Р – резина, Н – нейрит;

– третье место в маркировке кабелей занимает материал оболочки (значение буквенных символов материала оболочки аналогично значению буквенных символов материала изоляции);

– далее зашифрованы дополнительные сведения: Г – гибкий, Н – негорючий;

– на последнем месте стоят цифровые символы, говорящие о количестве жил и их сечении.

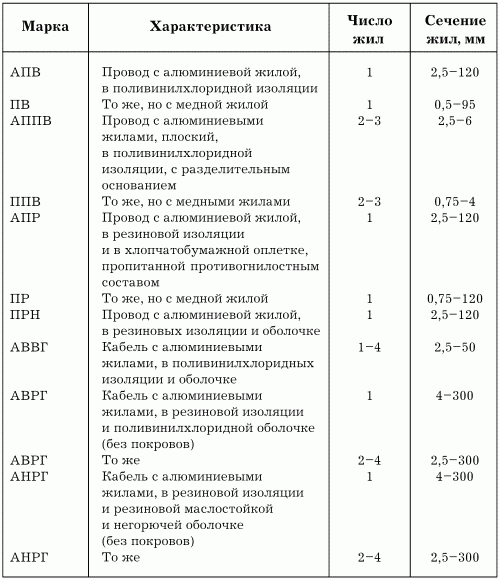

Характеристики марок проводов и кабелей, наиболее часто используемых для прокладки электропроводки в бытовых условиях, приведены в табл. 4.

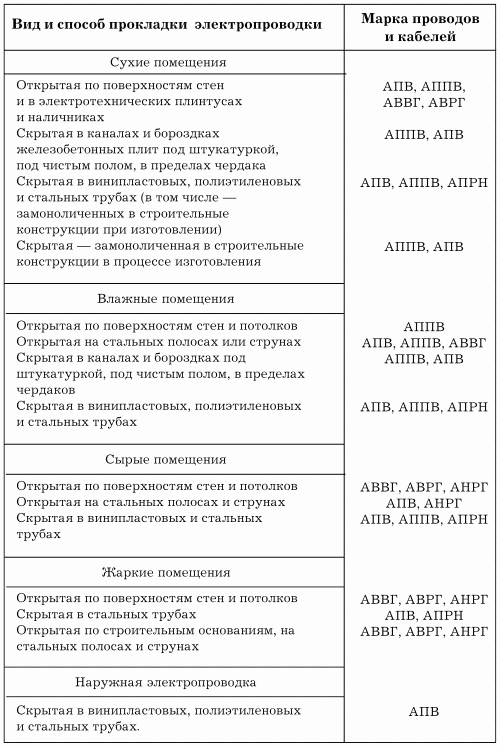

Чтобы выбрать марку провода или кабеля для конкретных целей, можно пользоваться данными не только табл. 2, 3, но и табл. 5.

Среди рекомендуемых материалов для прокладки электропроводки шнуры не значатся не случайно – у них назначение другое: шнуры используют в основном для подключения к сети бытовых электроприборов.

Шнуры, так же как провода и кабели, имеют свою маркировку, в которой на первом месте стоит заглавная буква Ш (шнур), остальные буквенные символы характеризуют материал изоляции и дополнительные сведения и имеют значения, аналогичные значениям буквенных символов в маркировке проводов и кабелей.

В настоящее время заводы-изготовители бытовой электротехники устанавливают на свои изделия в основном шнуры марок ШВ-1, ШВ-2 и ШВВП, поливинилхлоридная изоляция которых опрессована в неразборную вилку. Нагревательные электроприборы (утюги, плитки) оснащают шнурами с резиновой изоляцией марок ШРС и ШТР. Для питания электрическим током легких светильников используют шнуры марки ШПС, которые одновременно выполняют роль несущей конструкции, поэтому оснащены специальной грузонесущей оболочкой.
