Show/Hide Lineweight (Показать/cкрыть толщину линий) – включает/выключает режим отображения линий в соответствии с их толщиной.

Quick Properties (Краткие свойства) – включает/выключает отображение панели со свойствами выбранного объекта.

Model or Paper space (Модель) – позволяет переключаться между пространствами модели и листа.

Quick View Layouts (Быстрый просмотр слоев) – отображает сразу все слои чертежа в отдельных окнах небольшого размера.

Quick View Drawins (Быстрый просмотр чертежей) – включает/выключает просмотр чертежей.

Pan (Панорамирование) – панорамирование рисунка.

Zoom (Зумирование) – зумирование рисунка.

SteeringWheel (Управление колесиком) – включает инструмент Wheel (Колесико).

ShowMotion (Показать движение) – включает инструмент Motion (Движение).

Workspace switching (Изменение рабочей области) – вызывает контекстное меню для выбора режима отображения рабочей области.

Кнопка для блокирования положения панелей иструментов и окон. Пример использования данной функции был приведен выше (см. рис. 1.12).

Отображение кно пок включения/выключения режимов черчения в строке состояния устанавливается в контекстном меню (рис. 1.17).

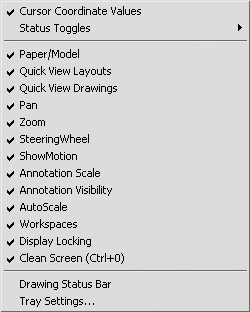

Рис. 1.17. Контекстное меню настройки строки состояния

Clean Screen (Очистка экрана) – очищает экран. При ее нажатии исчезают все панели инструментов, таким образом увеличивается область графического экрана. Эта функция полезна при работе на мониторах с маленькой диагональю.

Палитры AutoCAD – это отдельные окна, предоставляющие дополнительные функции (рис. 1.18). По сути, это те же панели инструментов, позволяющие, однако, выполнять более разнообразные действия и работающие в диалоговом режиме.

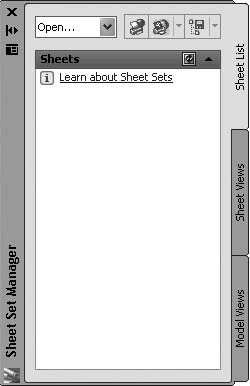

Рис. 1.18. Палитра Sheet Set Manager (Диспетчер подшивок)

Как и панели, палитры могут быть плавающими и прикрепленными. В плавающем режиме у палитры появляется заголовок, содержащий название палитры и три кнопки. Верхняя кнопка с крестиком служит для закрытия панели. Расположенная далее кнопка со стрелками позволяет включить/отключить скрытие палитры. Эта функция позволяет палитре не занимать лишнее место и при этом оставаться постоянно доступной. Самая нижняя кнопка открывает меню (рис. 1.19), с помощью которого вы можете закрепить палитру у левого или правого края рабочей области, разрешить/запретить закрепление, разрешить/запретить скрытие панели. Кроме этих пунктов, могут быть и другие, характерные для конкретной палитры.

Рис. 1.19. Меню палитры Sheet Set Manager (Диспетчер подшивок)

Чтобы получить доступ к палитрам, выполните команду ленты View– > Palettes– > Tool Palettes (Отображение -> Палитры -> Инструментальные палитры).

Программа AutoCAD предоставляет пользователю широкие возможности адаптации интерфейса для решения конкретных задач. Управлять настраиваемыми элементами интерфейса, к которым относятся рабочее простран ство, панели инструментов, меню, контекстные меню и сочетания клавиш, можно с помощью диалогового окна Customize User Interface (Настройка интерфейса пользователя) (рис. 1.20). Чтобы открыть это окно, нажмите кнопку User Interface (Интерфейс пользователя) на вкладке Tools (Сервис) в группе Customization (Адаптация) ленты или выполните команду меню Tools– > Customize– > Interface (Сервис -> Адаптация -> Интерфейс). Вы также можете щелкнуть правой кнопкой мыши на любой вкладке ленты или на любой панели инструментов и в контекстном меню выполнить команду Customize (Адаптация).

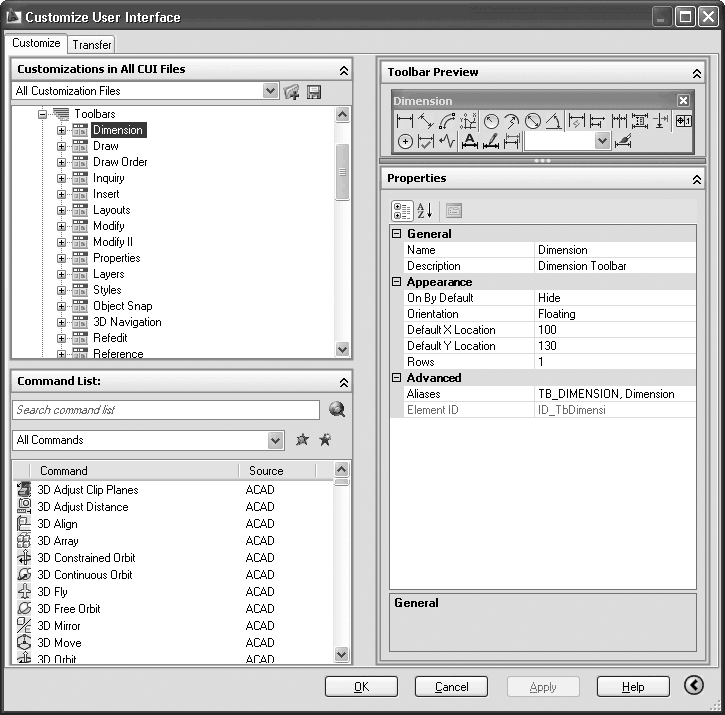

Рис. 1.20. Диалоговое окно Customize User Interface (Настройка интерфейса пользователя)

Окно открывается на вкладке Customize (Адаптация), которая содержит четыре области.

• Customizations in All CUI Files (Адаптация во все файлы НПИ) – здесь представлены элементы настраиваемого пользовательского интерфейса, в которые можно вносить изменения; вы можете изменять все файлы интерфейса или выбрать какой-либо один из раскрывающегося списка, расположенного в верхней части области (рис. 1.21).

Рис. 1.21. Список файлов НПИ

• Command List (Список команд) – содержит полный список команд AutoCAD 2009. Для упрощения поиска команды вы можете выбрать в списке категорию, к которой принадлежит нужная вам команда.

• Preview (Предварительный просмотр) – отображает внешний вид выделенного объекта. Здесь же можно изменить вид значка какой-либо команды. Для этого выделите команду в списке Command List (Список команд) или Customizations in All CUI Files (Адаптация во все файлы НПИ) и в области Button Image (Значок кнопки) выберите один из предложенных значков. Если вы хотите вручную нарисовать значок, нажмите кнопку Edit (Изменить). На экране отобразится диалоговое окно Button Editor (Редактор кнопок) (рис. 1.22). Инструменты, предоставляемые редактором, аналогичны инструментам графического редактора Paint – стандартного инструмента операционной системы Windows.

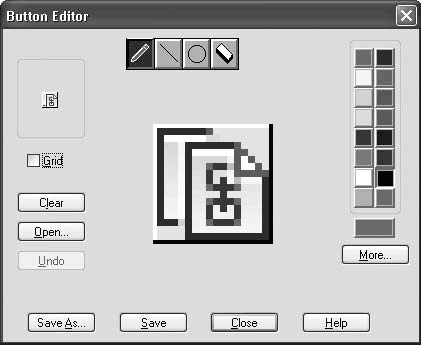

Рис. 1.22. Диалоговое окно Button Editor (Редактор кнопок)

• Properties (Свойства) – позволяет изменять свойства выделенных объектов. Например, вы можете изменить вид кнопки, загрузив собственный графический файл.

Теперь, ознакомившись с основными элементами диалогового окна, создадим собственную панель инструментов и добавим на нее кнопки.

1. В области Customizations in All CUI Files (Настройка всех файлов) найдите пункт Toolbars (Панели). Щелкните на нем правой кнопкой мыши и выберите в появившемся меню пункт New Toolbar (Создать панель инструментов) (рис. 1.23).

Рис. 1.23. Создание новой панели инструментов

2. Введите название панели и определите ее свойства в области Properties (Свойства).

– Раздел General (Общие) позволяет изменить название и описание модели. Для этого щелкните кнопкой мыши на любом пункте и введите нужное значение в правом столбце.

– В разделе Appearence (Появление) вы можете указать, будет ли панель отображаться по умолчанию, задать ее ориентацию, координаты появления и количество строк. Например, чтобы по умолчанию панель инструментов не отображалась на экране, щелкните на пункте On By Default (По умолчанию включена). Справа появится кнопка со стрелочкой. Щелкните на ней кнопкой мыши и в открывшемся списке выберите Hide (Скрыть).
