Разборка-Сборка пистолета Astra 900
Revised 2007 July 05
Авторизованный перевод статьи
Пистолет "Astra 900" внешне выглядит так же, как и "Mauser C-96", однако внутри он совершенно другой. Все эти оси и шпильки C-96 не находятся в 900, за редким исключением. Вот подробная инструкция по разборке Astra 900.
Хотя на правой стороне рамки все оси кажутся торчащими прямо в воздухе, их интересной конструктивной особенностью является то, что все они имеют меньший диаметр с одной стороны, так, чтобы они могли быть выставлены только с левой стороны. Но только одна ось видна на левой стороне рамки - все остальные находятся под боковой панелью. Таким образом боковая панель одновременно и закрывает механизм и удерживает оси. Это означает это оси не должны вставляться слишком туго, а только так, чтобы они не выпали из пистолета. Вы не нуждаетесь в молотке, ударах или отвертках, чтобы демонтировать Astra 900. Если Вам кажется, что нужно приложить усилие, значит Вы вероятно делаете что-то не так - остановитесь и изучите детали прежде, чем Вы что нибудь сломаете. Запасные части для этого оружия просто недоступны, хотя несколько деталей Mauser-а и подойдут.
Только два штифта пистолета нужно удалить с помощью молотка и выколотки. Это небольшой штифт, слева
Он позволяет отделить запирающую личину, которая удерживает затвор. Его не нужно снимать при обычной разборке. Другой штифт, который нужно выбивать молотком и выколоткой находится внутри - он присоединяет курок к стойке курка. Его тоже не нужно снимать что-бы отделить еще что нибудь в пистолете.
Хотя обычно ничего выбивать не требуется, иногда все-же нужно слегка ударить по концу шпильки. Что бы её выбить используйте канцелярскую скрепку. Плоская отвертка нужна, чтобы извлечь ударник и винт щечки рукояти. Концом отвертки можно воспользоваться при снятии боковой пластины.

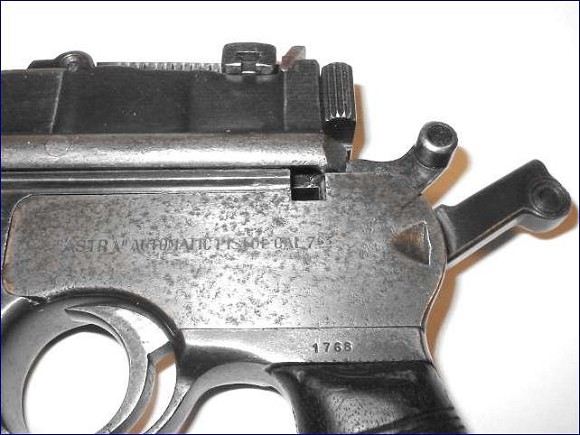

Показанный на фото пистолет является ранней моделью 1928 года. У него ранний вариант курка с маленьким отверстием, крупная рукоять более поздних моделей, однако без характерной насечки на щечках в 12 канавок. Независимо ни от чего, внутренние части и процедура разборки не изменялась в течение всего периода производства 900-го. Боковая панель кажется неподходящей, однако это оригинальная панель первого выпуска, но с другого (и, очевидно, сильно проржавевшего) пистолета.
Разборка
Проверьте, что пистолет разряжен
Крышка магазина, подаватель патронов и пружина магазина идентичны таким же у C-96, полностью взаимозаменяемы и снимаются аналогично.
Все штифты и оси, как круглые так и квадратные, удаляются путем выдавливания их влево.

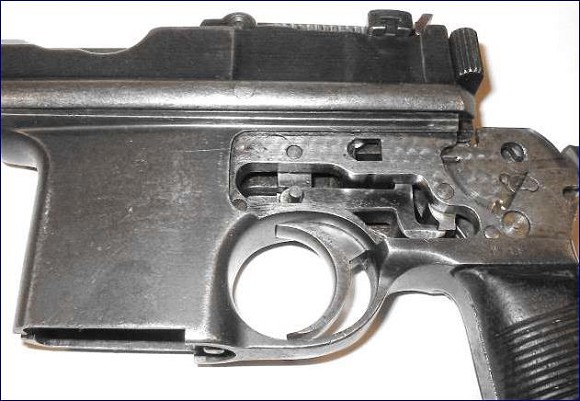

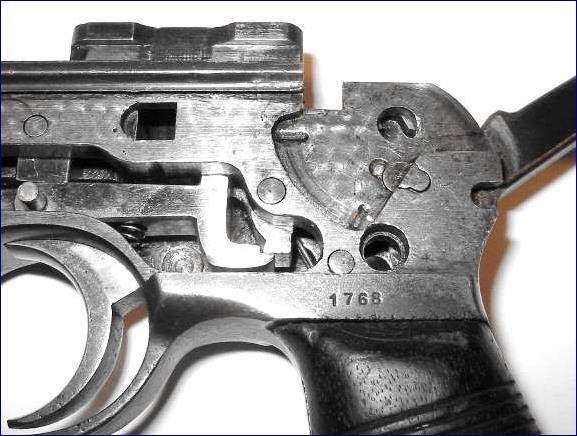

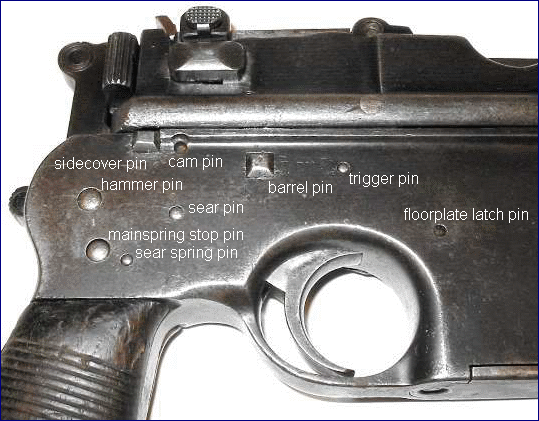

Четыре шпильки внизу слева: ось курка, стопорный штифт боевой пружины, штифт пружины спускового крючка и ось спускового крючка. Квадратный штифт сверху - фиксатор боковой панели. Круглая шпилька левее и выше не снимается во время обычной разборки. Она снимается мастером-оружейником с помощью специального инструмента. Эта шпилька фиксирует запирающую личину, удерживающую затвор, которая опускаясь при небольшом откате ствола, давит на разобщитель, разъединяя шептало и спусковой рычаг. Следующий квадратный штифт - фиксатор ствола. Круглый штифт за ним - ось спукового крючка. Следующий круглый штифт - это штифт защелки дна магазина.

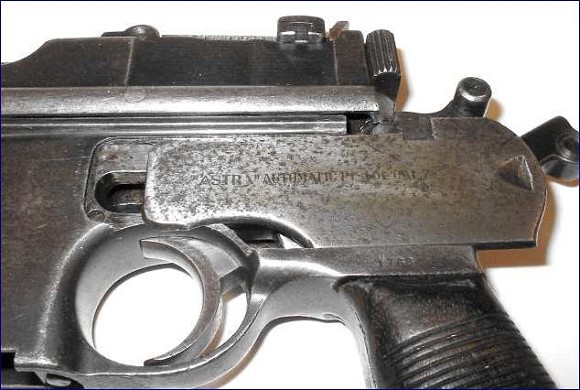

Опустите предохранитель так, что бы его нижний край совпал с риской на боковой панели. В этой позиции предохранитель разблокирует штифт боковой панели. (Большая квадратная штпилька)
Выдавите фиксатор боковой панели надавливая на него с правой панели влево. Он не должен выходить туго. Если он сопротивляется, попробуйте сдвинуть ствол назад на несколько миллиметров. Если это не поможет, пошевелите немного вверх-вниз предохранитель. Не стучите по штифту если вы не хотите согнуть панель.
Курок может быть взведен или спущен - в данном случае это не играет роли.
Извлеките фиксатор.

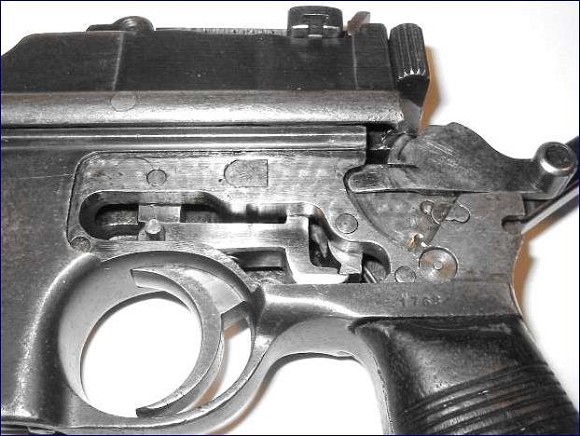

Сдвиньте боковую панель. Для этого достаточно пальцев, однако если её не снимали много лет, можно осторожно поддеть ее сбоку чем-то острым или постучать по ней сбоку деревянной рукояткой ответки
Оттяните предохранитель до конца и выньте его. Если это сделать не удается, удалите предохранитель после отсоединения ствола, тогда это будет сделать проще.

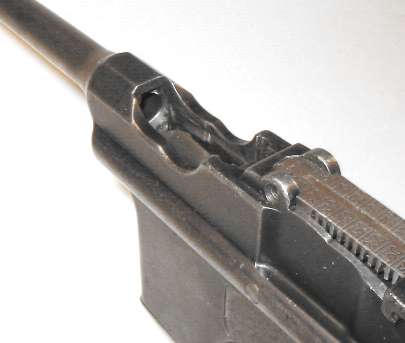

Извлеките фиксатор ствола - второй квадратный штифт - выдавливая его влево. Возможно прийдется слегка оттянуть ствол назад, чтобы освободить штифт. После того, как штифт удален, открывается подкововидное отверстие.
Сборка ствола снимается непосредственно вверх - её не надо тянуть вдоль всей рамки, как у C-96. Следите, чтобы не улетела пружина спереди.

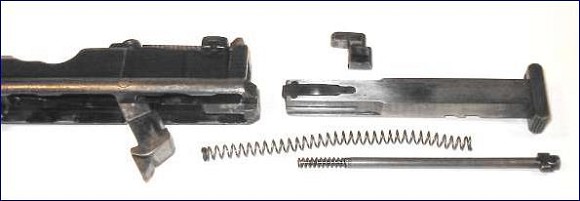

Ударник, стопор затвора, затвор, и возвратная пружина удаляются точно так же, как у С-96. Чтобы снять запирающую личину, необходимо вывести из зацепления его шарнирный конец. Для этого небольшой удерживающий штифт должен быть выбит молотком. Возвратная пружина C-96 подходит для замены и хорошо работает в 900. Прицел разбирается так же, как и у Маузера.
Большой штифт чуть выше рукоятки - стопор боевой пружины. Он нужен чтобы при снятии курка боевая пружина не улетела в неизвестном направлении. Для полной разборки его необходимо удалить. Делайте это смело - на данном этапе еще ничего не вылетит.

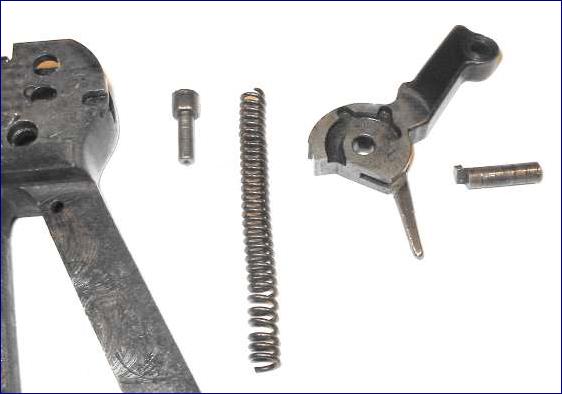

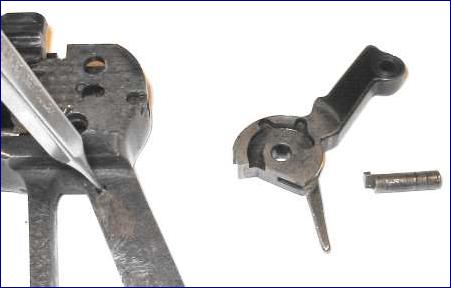

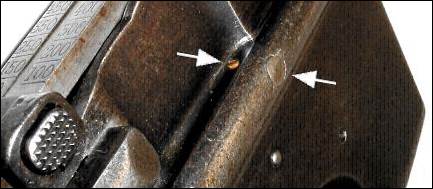

Выкрутите винт и снимите щечку рукоятки. Оттяните курок назад в полностью отведенное положение, и вставьте выколотку в отверстие, как показано на рисунке. В крайнем случае для этого можно использовать толстую канцелярскую скрепку.
Теперь можно удалить ось курка. При этом нужно удержать выколотку в отверстии. Это - процедура, где не помешали бы три руки.
Упор боевой пружины крепится к курку отдельной шпилькой и при обычной разборке не отделяется.
Направьте верхнюю часть пистолета в безопасное место и выньте выколотку. Боевая пружина и толкатель вылетят из гнезда.

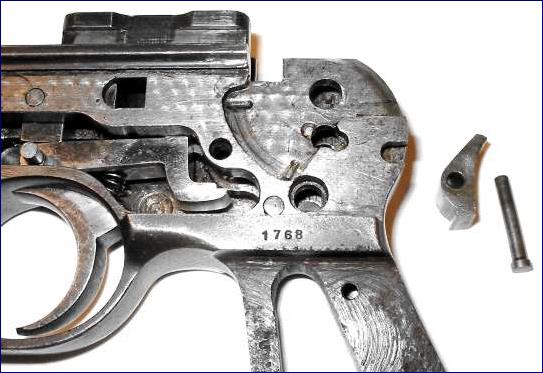

Извлеките ось шептала. Наклоните пистолет так, чтобы шептало выпало из задней части рамки.
Извлеките ось разобщителя. Извлеките разобщитель, наклонив оружие так, что бы разобщитель выпал из рамки.
